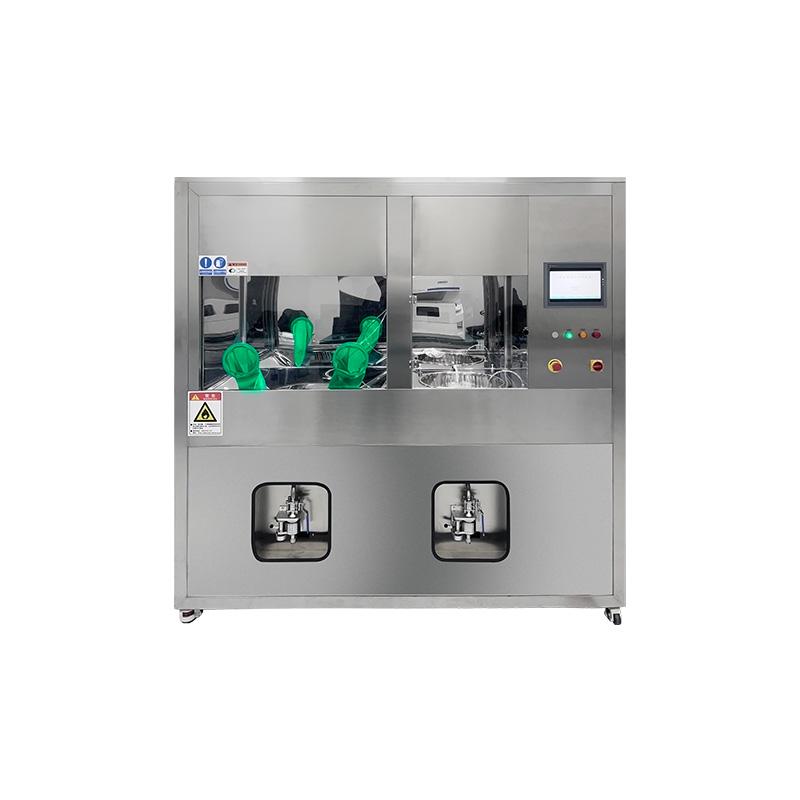

کابینت تمیزکاری فنی قطعات VDA19.1 CC-IR

خلاصه

کابینت تمیزکننده قطعات CC-IR که برای تمیز کردن و استخراج ذرات از قطعات استفاده می‌شود، تمیز کردن اسپری، سونوگرافی، شستشوی پرفیوژن، خودتمیز کردن اسپری دیواره جانبی، آماده‌سازی نمونه غشاء (استخراج ذرات)، فیلتراسیون و بازیابی آنلاین مواد تمیزکننده و گردش فیلتراسیون ریز را در یکجا ادغام می‌کند.

کابینت تمیزکننده قطعات CC-IR مجهز به عملکردهای بسیار دیگری از جمله نمایش وضعیت کاری تجهیزات به صورت لحظه‌ای، فضای عملیاتی مستقل با سیستم جریان آرام هوای داخلی و جمع‌آوری خودکار نمونه‌های غشای فیلتر است.

سیستم استخراج مرطوب، رایج‌ترین روش استخراج مورد استفاده، بخش بزرگی از الزامات استخراج ذرات از اجزا را پوشش می‌دهد.

کاربرد

ظهور روش شستشوی داخلی، مشکل تمیز کردن قطعات با ساختارهای داخلی را حل کرده است. این روش می‌تواند به طور خاص برای تمیز کردن سطوح داخلی قطعات مورد آزمایش استفاده شود و طیف وسیع‌تری از کاربردها، مقرون به صرفه‌تر بودن و نتایج استخراج عینی‌تر را ارائه می‌دهد.

این ماده عمدتاً در صنایع پزشکی و بهداشتی، صنایع تولید دقیق و الکترونیک، صنایع غذایی و آشامیدنی، صنایع بیودارویی و همچنین صنایع خودرو و ماشین آلات کاربرد دارد.

ویژگی‌ها

تصفیه هوای چند لایه

این تجهیزات شامل یک دستگاه تأمین هوا با عملکرد فیلتراسیون گردش هوا است. ایجاد یک فضای تمیز با کلاس ۱۰۰۰ یا ۱۰۰ در محل کار نظافت (با سطح هوای استاندارد آزمایشگاهی میلیون‌ها)، فراهم کردن یک محیط عملیاتی نظافتی خوب برای آزمایش تمیزی قطعات و کاهش تأثیر محیط خارجی بر نتایج آزمایش.

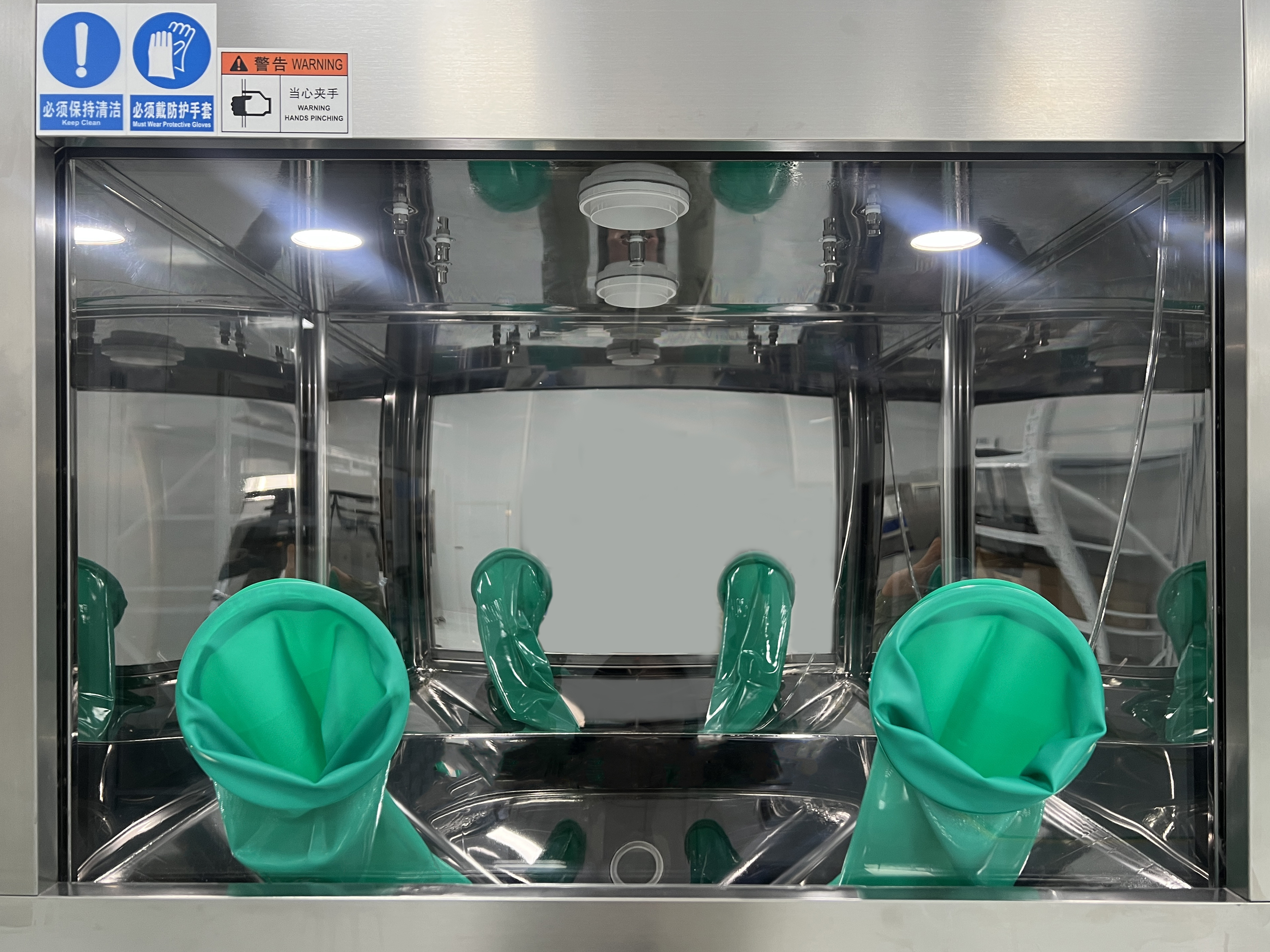

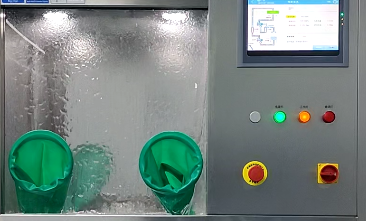

اسپری خود تمیز شونده چهار جداره

قسمت بالایی محفظه تمیزکننده تحت فشار تجهیزات به نازل‌های متعدد با زاویه دید عریض مجهز شده است که می‌توانند به طور خودکار چهار دیواره مخزن تمیزکننده تحت فشار را تمیز کرده و در مراحل اولیه برای آزمایش آماده کنند.

شستشوی داخلی

این تجهیزات، دریچه‌های دسترسی به خط لوله را برای شستشوی پرفیوژن قطعات در نظر می‌گیرد.

دریچه بازگشت مایع پرفیوژن به جای اتصال مستقیم به آماده‌سازی نمونه غشای فیلتر، درون محفظه تجهیزات قرار می‌گیرد که از ایجاد خلاء در محفظه ناشی از اتصال مستقیم ورودی و خروجی مایع به آماده‌سازی نمونه غشای فیلتر و همچنین مقاومت جریان ناشی از مشکلات مربوط به اندازه منافذ غشای فیلتر جلوگیری می‌کند و در نتیجه از جمع‌آوری ناقص ذرات جلوگیری می‌کند.

نمونه‌ای از تمیزکاری در فرآیند شستشو و نظافت

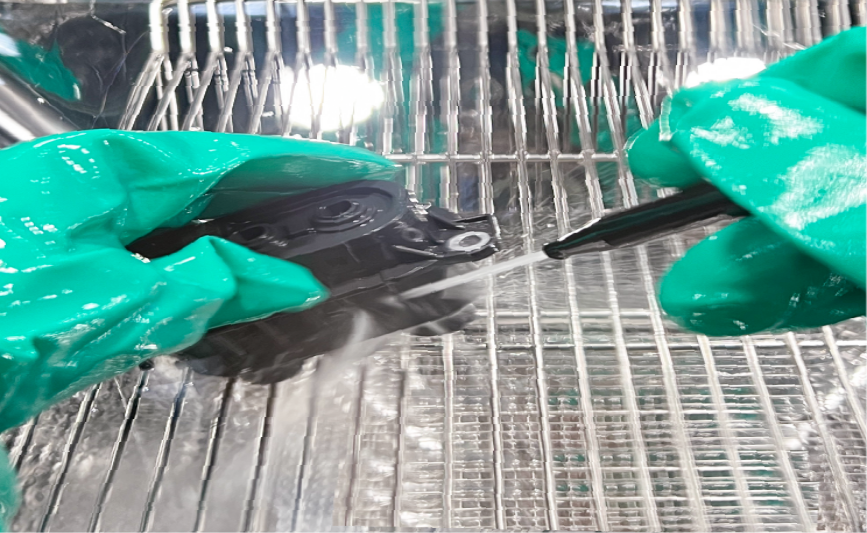

شستشوی فشار/نرخ جریان

قطعات با استفاده از تفنگ اسپری که در فشار یا سرعت جریان و زاویه مشخصی تنظیم شده است، بررسی شده و سپس ذرات باقیمانده استخراج و جمع‌آوری می‌شوند. فشار تمیزکاری اسپری (استاندارد ملی) یا سرعت جریان (استاندارد اروپایی) قابل تنظیم است و عملیات می‌تواند به صورت کمی یا زمانی با سرعت جریان تعیین شده انجام شود. الزامات خاص بر اساس مشخصات عملیات تمیزکاری اجزای مختلف تعیین می‌شود.

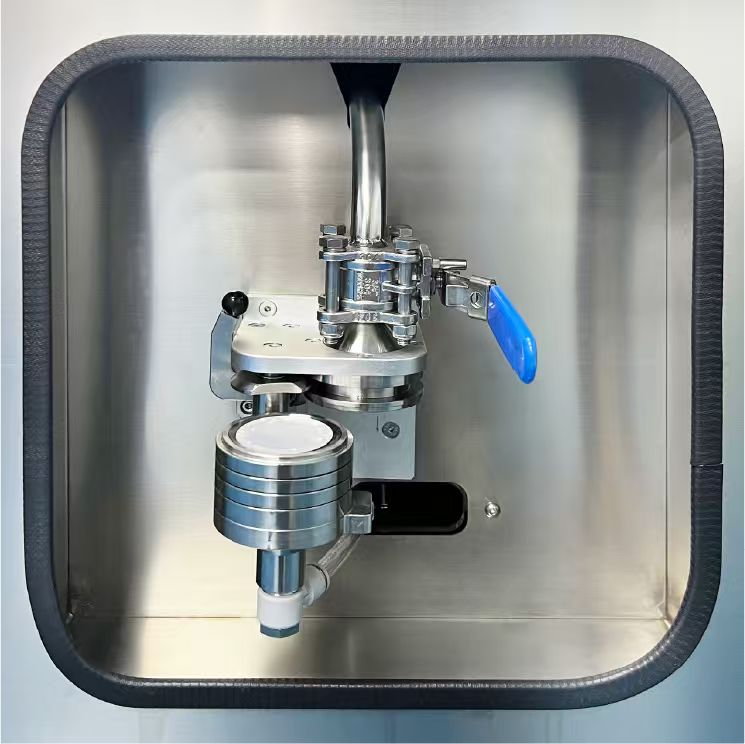

دستگاه آماده‌سازی نمونه غشای فیلتر

مواد شوینده پس از تمیز کردن اجزا می‌توانند به صورت همزمان و خودکار از طریق یک فیلتر آنلاین فیلتر و بازیافت شوند و سپس به موقع آلودگی ذرات روی سطح اجزا را در مواد شوینده به سطح غشای فیلتر تشخیص جمع‌آوری کنند. نیازی به عملیات دستی برای فیلتر کردن مواد شوینده نیست.

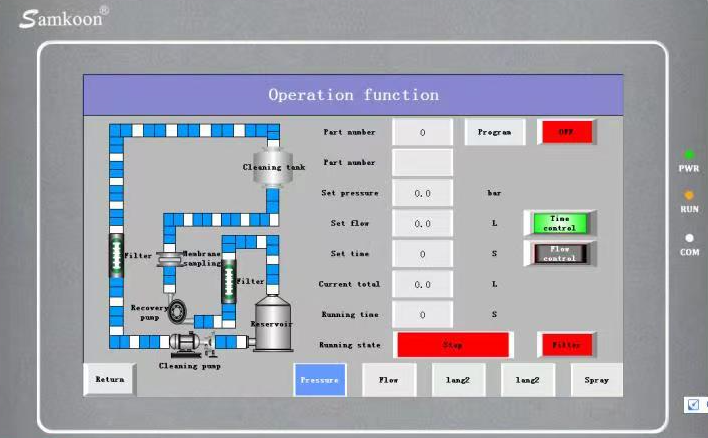

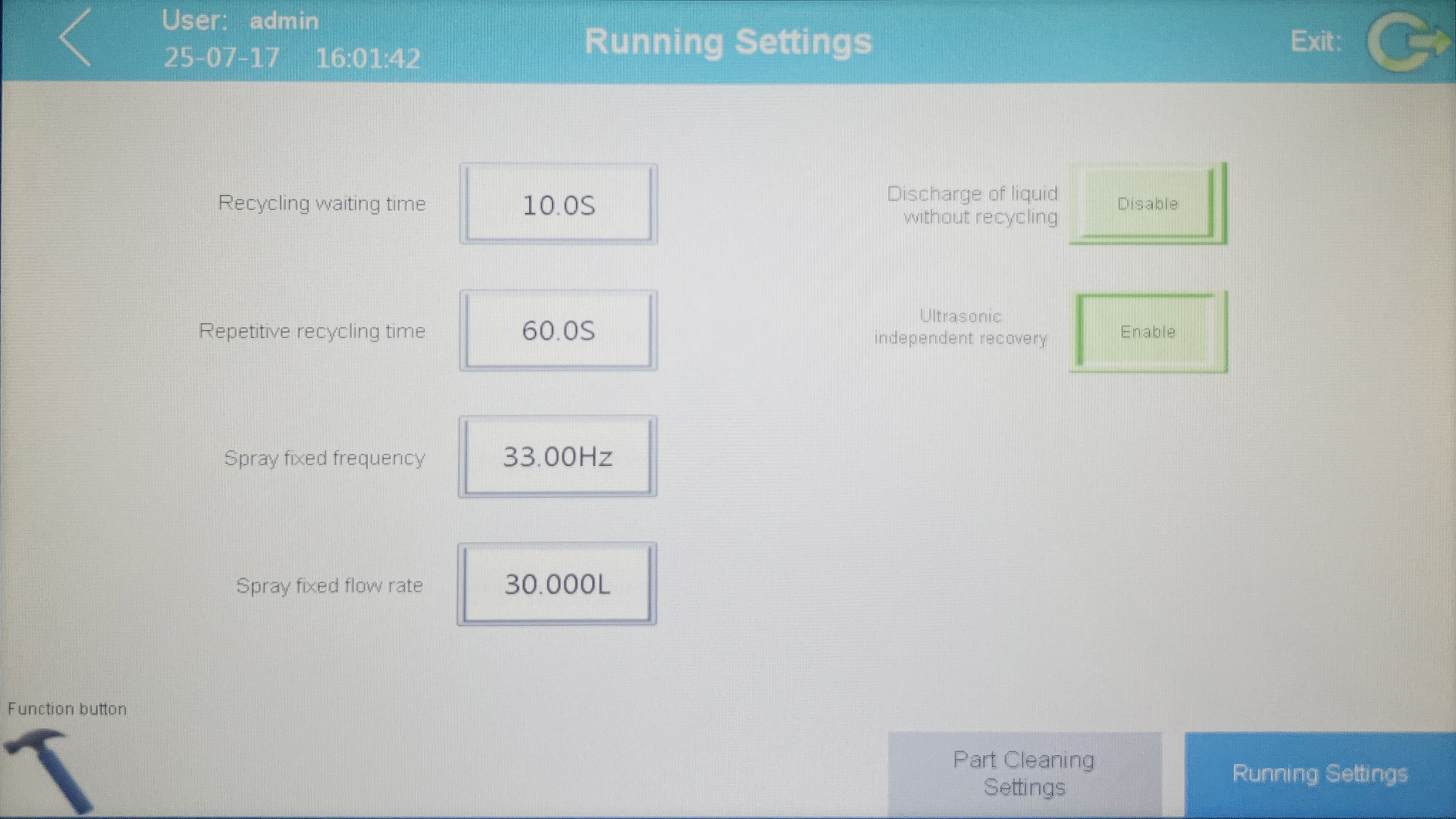

تنظیمات پارامتر تمیز کردن

پارامترهای تمیز کردن مخزن شامل فشار تمیز کردن، پارامترهای جریان، تنظیمات سرعت جریان، زمان تمیز کردن و حالت تمیز کردن را می‌توان مطابق با استانداردهای مختلف تشخیص تمیزی تنظیم کرد.

سیستم فیلتراسیون مایع

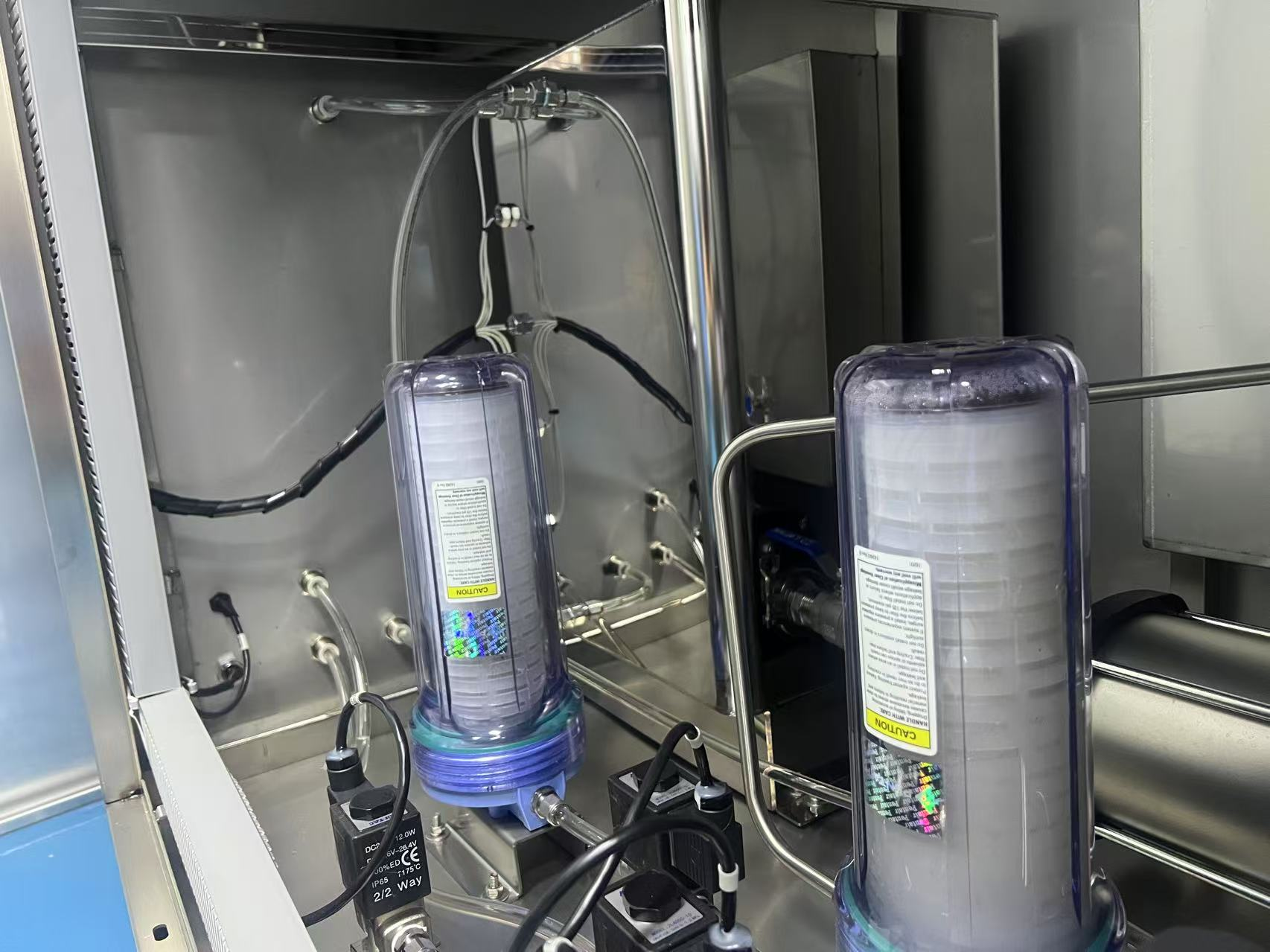

دو فیلتر مایع درون دستگاه نصب می‌شود و مواد شوینده از طریق یک پمپ تحت فشار از مخزن ذخیره‌سازی تخلیه می‌شوند. این مواد از یک فیلتر دقیق 0.2 میکرونی عبور می‌کنند تا از تمیز بودن مایع مورد استفاده برای تمیز کردن قطعات اطمینان حاصل شود. قبل از بازگشت ماده شوینده به مخزن ذخیره‌سازی از طریق آماده‌سازی نمونه غشایی، به میزان 1.0 میکرومتر فیلتر می‌شود تا از تمیز بودن مایع موجود در مخزن ذخیره‌سازی اطمینان حاصل شود.

قابلیت اضافه/تعویض ماده تمیزکننده و عملکرد هشدار

ظرفیت مخزن ذخیره‌سازی مایع دستگاه ۵۰ لیتر است؛ مواد شوینده‌ی متناسب با نیاز، به طور خودکار از طریق دریچه‌ی توزیع به داخل دستگاه اضافه می‌شوند. کاربران می‌توانند مقدار مورد نیاز برای اضافه کردن را بر اساس نیازهای نظافت و آزمایش خود انتخاب کنند. هنگامی که نیاز به تعویض مواد شوینده باشد، دکمه‌ی کنترل مربوطه را انتخاب کنید، دریچه‌ی تخلیه‌ی مواد شوینده را باز کنید و دستگاه به طور خودکار مواد شوینده‌ی استفاده شده را تخلیه خواهد کرد.

و یک عملکرد تنظیم چرخه تعویض مواد مصرفی داخلی وجود دارد که یادآوری‌های چرخه را بر اساس نیازهای خاص کاربر برای تعویض مواد مصرفی تنظیم می‌کند.

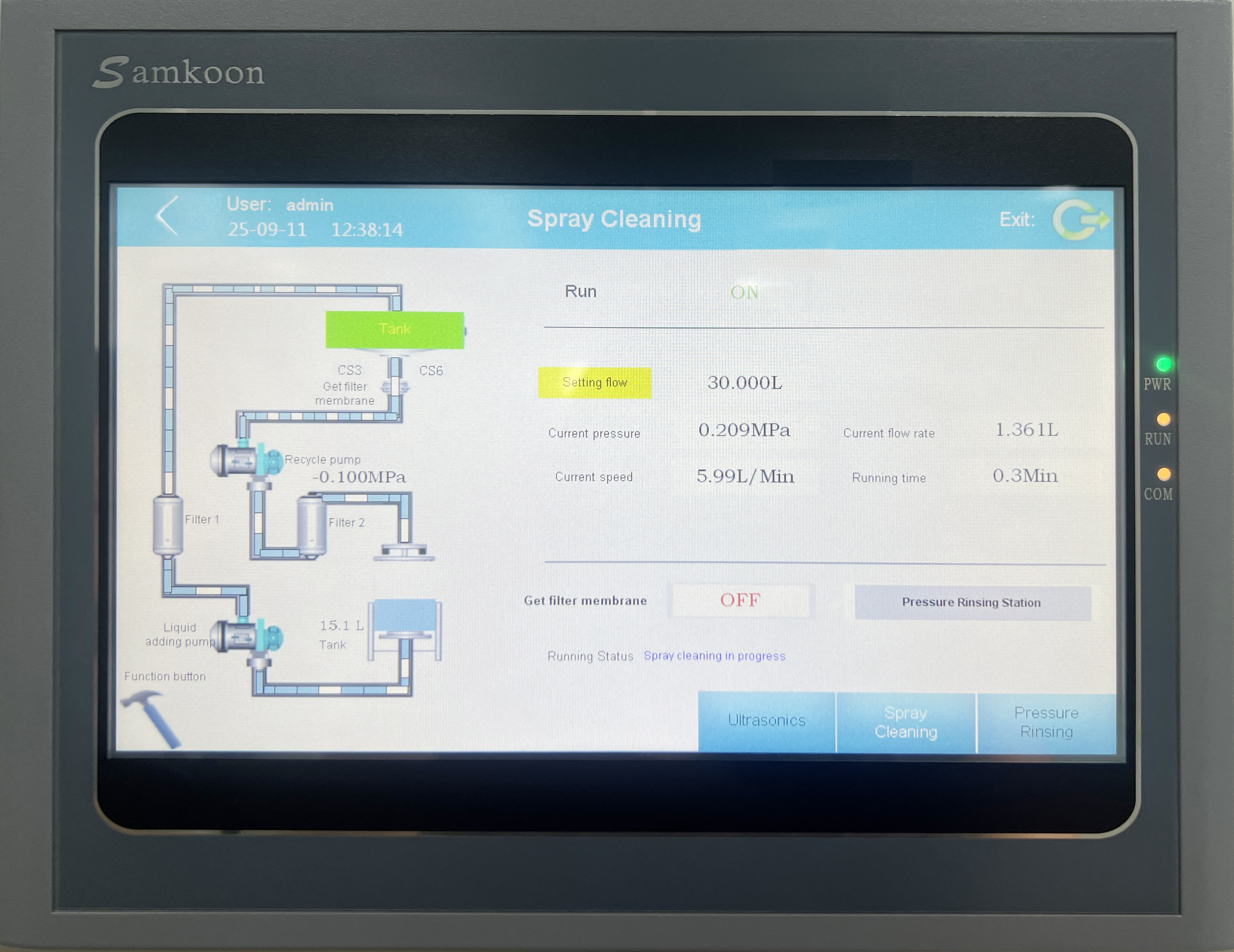

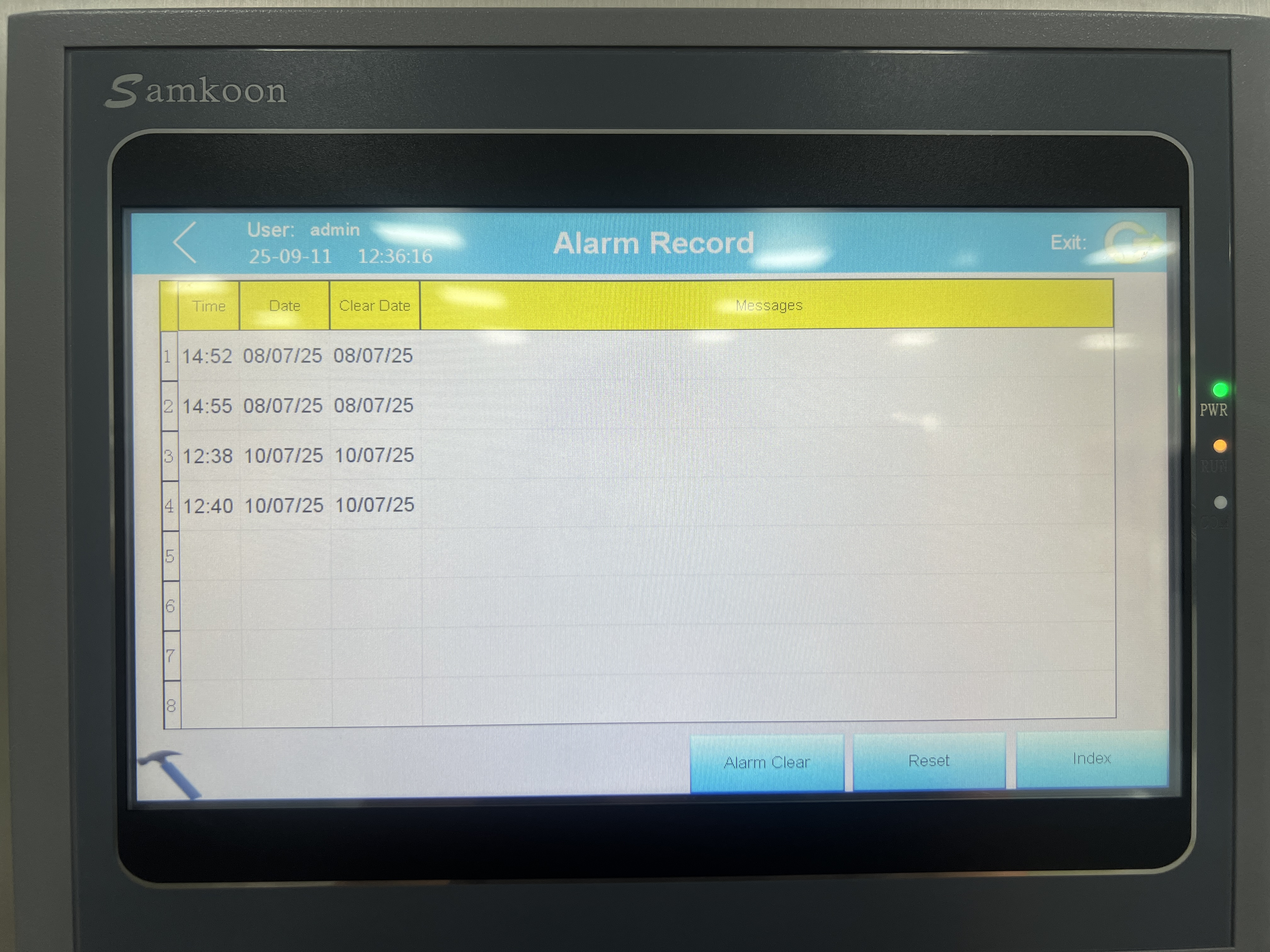

اعلان وضعیت کار

نمایش لحظه‌ای وضعیت فعلی کار، میزان جریان فعلی، مقدار کل مواد شوینده، حالت تمیز کردن و سایر اطلاعات. نظارت لحظه‌ای بر وضعیت کار. هنگام مواجهه با خطا، دستگاه به طور خودکار کار را متوقف کرده و یک هشدار ارسال می‌کند، اطلاعات خطای فعلی را نمایش می‌دهد و روش‌های کمکی برای حل مشکلات ارائه می‌دهد.

مواد تمیزکننده فیلتراسیون ظریف

این تجهیزات از یک ماده تمیزکننده اختصاصی برای تمیزی استفاده می‌کنند که حاملی است که برای استخراج آلودگی ذرات از تجهیزات استفاده می‌شود. خود ماده تمیزکننده نباید حاوی آلودگی باشد که بر نتایج تشخیص تأثیر بگذارد. این تجهیزات دارای یک عملکرد فیلترینگ دقیق خودکار برای مواد تمیزکننده است تا از تمیز بودن مواد تمیزکننده قبل از تمیز کردن اجزا اطمینان حاصل شود. تمیزی مواد تمیزکننده را می‌توان از طریق دستگاه فیلتراسیون ترمینال بررسی کرد.

روشنایی کمکی

چراغ‌های کمکی LED ضد انفجار صنعتی، کم‌مصرف، سازگار با محیط زیست، ایمن و قابل اعتماد هستند و سطح حفاظت IP67 دارند.
