راهنمای پرسش و پاسخ آنالایزر کربن-گوگرد: وایت‌پیپر فنی

بخش 1: مبانی و اصول عملکرد

س1: آنالایزر کربن-گوگرد چیست؟ چرا در صنعت متالورژی مدرن حیاتی است؟

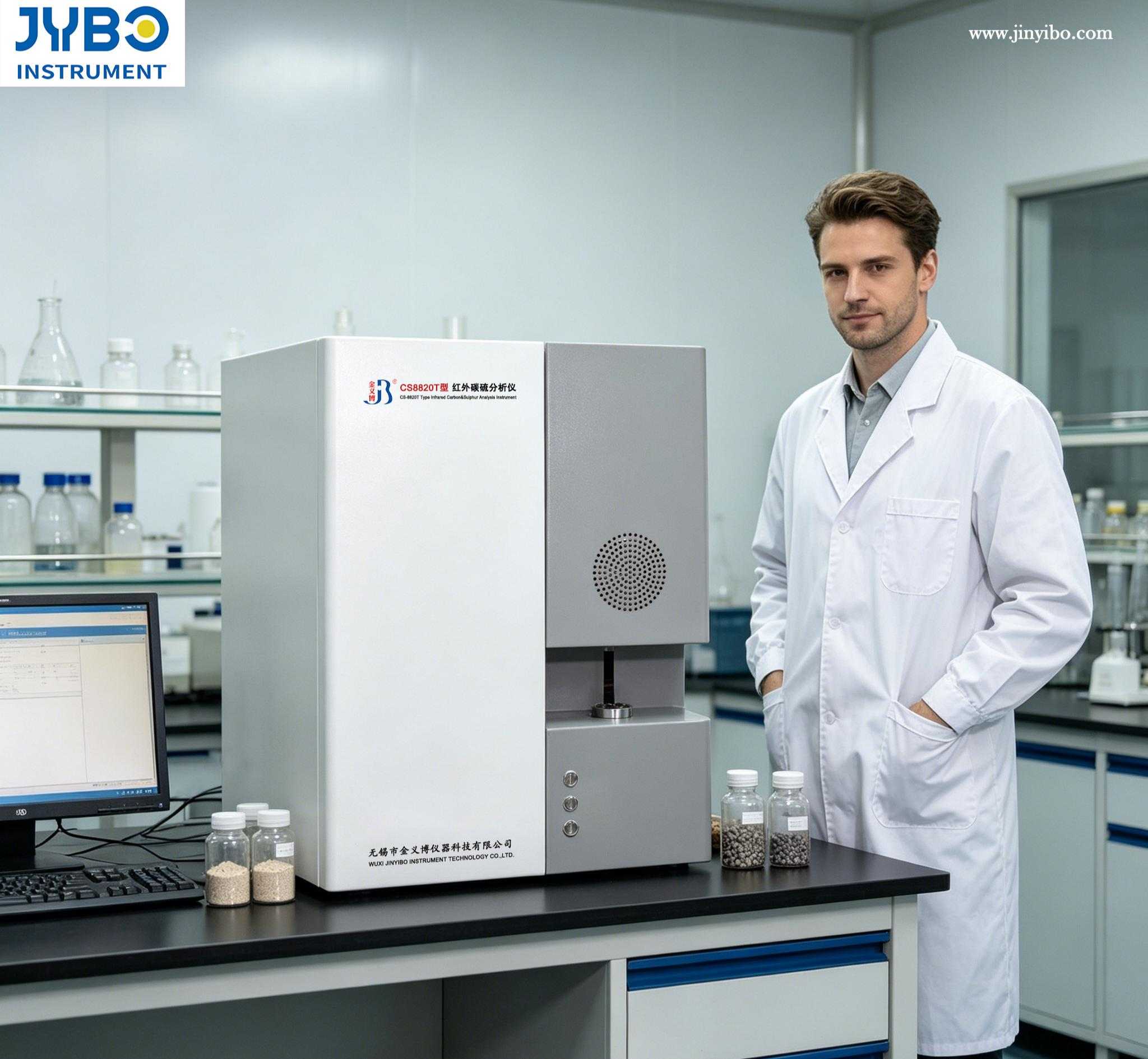

پ: یک "آنالایزر کربن-گوگرد یک ابزار آنالیز عنصری با دقت بالا است که به‌طور اختصاصی برای تعیین دقیق غلظت‌های مطلق کربن (C) و گوگرد (S) در ماتریس‌های جامد مانند فولاد، آهن، آلیاژها، سرامیک‌ها و مواد معدنی طراحی شده است.

در علم مواد، کربن ویژگی‌های مکانیکی مانند سختی، مقاومت به سایش و استحکام کششی را تعیین می‌کند. از سوی دیگر، گوگرد به‌طور مستقیم باعث «شکنندگی داغ» (ترک‌خوردگی در حین کار گرم) می‌شود و ماشین‌کاری‌پذیری ماده را کاهش می‌دهد. کنترل غلظت این دو عنصر در سطح ppm (قسمت در میلیون) برای تضمین یکپارچگی ساختاری، رعایت استانداردهای سخت‌گیرانه و افزایش عمر مفید قطعات بسیار حیاتی است.

س2: اصل علمی زیربنایی یک آنالایزر کربن-گوگرد مادون‌قرمز (IR) فرکانس بالا چیست؟

پ: این دستگاه بر اساس اصل کوره القایی با فرکانس بالا و به دنبال آن طیف‌سنجی جذب مادون‌قرمز (IR) عمل می‌کند.

ابتدا نمونه جامد در یک بوته سرامیکی همراه با شتاب‌دهنده‌های فلزی خالص (معمولاً گرانول‌های تنگستن و ورقه‌های مس) وزن شده و در کوره القایی فرکانس بالا قرار می‌گیرد. تحت جریان مداوم اکسیژن با خلوص بالا، کوره القایی با استفاده از القای الکترومغناطیسی نمونه را به‌طور لحظه‌ای تا بیش از ۱۷۰۰ درجه سانتی‌گراد گرم می‌کند. این امر باعث احتراق کامل می‌شود، به‌طوری که کربن و گوگرد پیوندی به‌طور کامل به گازهای دی‌اکسید کربن (CO2) و دی‌اکسید گوگرد (SO2) اکسید می‌شوند.

سپس این گازها توسط گاز حامل از طریق یک فیلتر گردوغبار در خط و لوله‌های حذف/تصفیه رطوبت به داخل یک سلول آشکارساز مادون‌قرمز کاملاً آب‌بندی‌شده و کنترل‌شده از نظر دما منتقل می‌شوند. از آنجا که مولکول‌های CO2 و SO2 دارای باندهای جذب ارتعاشی منحصربه‌فرد و بسیار خاص در طول‌موج‌های مادون‌قرمز متفاوت هستند، تضعیف شدت پرتو IR مطابق با قانون بیر-لامبرت توسط نرم‌افزار محاسبه شده و غلظت دقیق هر عنصر به‌دست می‌آید.

س3: یک دستگاه احتراقی تعیین کربن-گوگرد چه تفاوتی با سایر تکنیک‌های آنالیز عنصری مانند طیف‌سنج نشر نوری (OES) و آنالایزر XRF دستی دارد؟

پ: در تولید فلزات و متالورژی، این سه فناوری وظایف تحلیلی متفاوتی دارند:

طیف‌سنج نشر نوری (OES): در تحلیل کمی همزمان چندعنصری (تشخیص همزمان بیش از ۲۰ عنصر) برای ماتریس‌های استاندارد و همگن عالی عمل می‌کند. با این حال، در مواجهه با آلیاژهای با کربن بسیار پایین، چدن‌های پرکربن یا نمونه‌های بسیار ناهمگن/تفکیک‌شده، یک آنالایزر کربن-گوگرد مبتنی بر احتراق دقت بالاتر، حد تشخیص (LOD) پایین‌تر و تکرارپذیری بی‌نظیر ارائه می‌دهد.

آنالایزر XRF دستی: برای دسته‌بندی سریع و غیرمخرب آلیاژها در محل و شناسایی مثبت مواد (PMI) ایده‌آل است. با این حال، به دلیل فیزیک بنیادی نشر اشعه ایکس، فناوری XRF دستی به‌طور فیزیکی قادر به تشخیص کربن نیست. اگر در میدان به تحلیل کربن در سطح آزمایشگاهی نیاز باشد، باید از یک آنالایزر فلزات قابل‌حمل (آنالایزر OES پرتابل) استفاده شود. با این وجود، یک آنالایزر کربن-گوگرد رومیزی با فرکانس بالا همچنان استاندارد طلایی مطلق برای کنترل کیفیت کربن و گوگرد در آزمایشگاه است.

بخش 2: کاربردهای صنعتی و انتخاب تجهیزات

س4: کاربردهای اصلی صنعتی آنالایزرهای کربن-گوگرد چیست؟

پ: این فناوری به‌طور گسترده در چهار بخش اصلی صنعتی به‌کار می‌رود:

متالورژی و تولید فولاد: برای کنترل فرآیند ذوب در کنار کوره و گواهی کیفیت محصول نهایی فولادهای کربنی، فولادهای ضدزنگ و آلیاژهای کم‌کربن (Interstitial-Free / IF) استفاده می‌شود.

ریخته‌گری و تولید ماشین‌آلات: برای کنترل کیفیت ورودی (IQC) مواد اولیه مانند چدن خام، قراضه فولاد و چدن‌ها (خاکستری و نشکن) به‌کار می‌رود تا ریزساختار موردنیاز تضمین شده و از شکست ترد فاجعه‌بار در سرویس جلوگیری شود.

هوافضا و تولید خودرو: برای تأیید انطباق ترکیب شیمیایی سوپرآلیاژها و قطعات تخصصی تیتانیوم/نیکل استفاده می‌شود و خطر شکست‌های خوردگی بین‌دانه‌ای ناشی از افزایش ناخواسته کربن یا گوگرد را حذف می‌کند.

معدن، سیمان و آزمایشگاه‌های زمین‌شناسی: برای تعیین دقیق کربن کل و گوگرد کل در سنگ معدن خام، سنگ آهک، زغال‌سنگ و کلینکر سیمان به‌منظور بهینه‌سازی فرآیند تولید و ممیزی انطباق زیست‌محیطی استفاده می‌شود.

س5: هنگام انتخاب یک آنالایزر کربن-گوگرد، خریدار باید چه مشخصات فنی اصلی را ارزیابی کند؟

پ: برای اطمینان از بهترین بازگشت سرمایه (ROI) و عملکرد تجهیزات، خریداران باید بر چهار معیار اصلی زیر تمرکز کنند:

محدوده آنالیز (پیکربندی آشکارساز): اطمینان حاصل کنید که دستگاه دارای پیکربندی چندمحدوده‌ای (مانند مسیرهای IR دوگانه برای کربن و گوگرد) است. سلول‌های کم‌محدوده برای تحلیل‌های فوق‌ردیابی در سطح زیر ppm و سلول‌های پرمحدوده برای جلوگیری از اشباع آشکارساز در مواد با درصد بالا استفاده می‌شوند.

توان و پایداری کوره احتراقی: یک کوره القایی فرکانس بالا قوی ضروری است (معمولاً با توان خروجی ≥2.5 کیلووات؛ ≥3.0 کیلووات برای نمونه‌های دیرگداز توصیه می‌شود) تا ذوب کامل فلزات دیرگداز (مانند تنگستن، مولیبدن) و فروآلیاژها تضمین شود.

اتوماسیون و قابلیت‌های خودتمیزشونده: برای محیط‌های تولید صنعتی با توان عملیاتی بالا و 24/7، باید سیستم‌هایی با تمیزکاری خودکار هد کوره و حذف خودکار سرباره در اولویت قرار گیرند. این ویژگی به‌طور چشمگیری زمان توقف تعمیر و نگهداری را کاهش داده و خط پایه را پایدار می‌کند.

نرم‌افزار و یکپارچگی LIMS: نرم‌افزار باید دارای برازش منحنی چندنقطه‌ای، جبران رانش دینامیکی و تحلیل ادغام پیک در زمان واقعی باشد. همچنین باید امکان اتصال داده‌ای یکپارچه با ترازوهای آزمایشگاهی و سیستم‌های مدیریت اطلاعات آزمایشگاهی (LIMS) را فراهم کند.

بخش 3: دقت سیستم و کالیبراسیون اندازه‌شناسی

س6: آنالایزرهای C/S مدرن در کاربردهای عملی چه سطحی از دقت دارند؟

پ: تحت یک جریان کاری بهینه، این دستگاه‌ها دقتی در سطح جهانی ارائه می‌دهند:

در سطوح ردیابی (≤0.001% C/S): حساسیت (LOD) می‌تواند تا 0.1 ppm (0.00001%) برسد و انحراف استاندارد نسبی (RSD) معمولاً بین ≤1% تا 2% حفظ می‌شود.

در سطوح غلظت بالا (≥3.0% C/S): برای موادی مانند چدن، خطای تکرارپذیری به‌شدت کاهش یافته و RSD معمولاً به ≤0.5% می‌رسد.

دقت واقعی به میزان کامل ذوب شدن نمونه، کنترل دقیق دمای سلول IR (برای حذف رانش دمای محیط) و خالص‌سازی کامل ناخالصی‌های پس‌زمینه در گاز حامل اکسیژن بستگی دارد.

س7: جریان استاندارد کالیبراسیون برای یک آنالایزر عنصری C S چیست؟

پ: کالیبراسیون اساساً برای ایجاد یک تابع ریاضی قابل اعتماد بین سطح انتگرال سیگنال حسگر IR و جرم مطلق عنصر طراحی شده است که توسط قانون بیر-لامبرت کنترل می‌شود:

1. تشخیص نشتی و آماده‌سازی (تعادل سینتیکی): نرم‌افزار به‌طور خودکار یک بررسی دینامیکی نشتی جریان گاز را اجرا می‌کند. پس از موفقیت‌آمیز بودن بررسی، 2 تا 3 نمونه قراضه سوزانده می‌شود تا لوله‌کشی داخلی پاک‌سازی شده و کوره القایی به تعادل حرارتی برسد.

2. کالیبراسیون بلانک (صفرسازی سیستم): یک بوته سرامیکی خالی که فقط شامل مقدار استاندارد شتاب‌دهنده‌ها (تنگستن/مس) است، 3 تا 5 بار سوزانده می‌شود. نرم‌افزار به‌طور خودکار میانگین سیگنال‌های پس‌زمینه را محاسبه کرده و این مقدار «بلانک» را از نتایج بعدی کم می‌کند تا تداخل پس‌زمینه حذف شود.

3. هم‌ترازی خطی مواد مرجع تأییدشده (CRM): مواد مرجع تأییدشده هم‌ماتریس برای حذف اثرات ماتریسی نسبت به ماده آزمایشی استفاده می‌شوند.

نکته حرفه‌ای: می‌توانید از یک CRM برای ساخت منحنی کالیبراسیون چندنقطه‌ای استفاده کنید، تنها با تغییر وزن نمونه (مثلاً 0.2g، 0.5g، 0.8g و 1.2g). این کار جرم‌های افزایشی متناسب از کربن و گوگرد را به آشکارساز وارد کرده و یک منحنی برازش بسیار دقیق ایجاد می‌کند، بدون نیاز به خرید چند استاندارد مختلف.

4. تأیید و اعتبارسنجی: یک استاندارد کنترل کیفیت مستقل سوزانده می‌شود. اگر مقدار اندازه‌گیری‌شده در محدوده عدم قطعیت گواهی‌شده استاندارد قرار گیرد، کالیبراسیون موفق بوده و دستگاه برای آزمون‌های روتین تولید تأیید می‌شود.

بخش 4: عیب‌یابی و مشکلات کاربران

س8: گردوغبار احتراق «دشمن اصلی» مسیر جریان گاز است. چگونه کاربران می‌توانند گرفتگی ناشی از گردوغبار را کاهش دهند؟

پ: فرآیند احتراق با فرکانس بالا به‌طور اجتناب‌ناپذیر مقدار زیادی گردوغبار بسیار ریز اکسید فلزی تولید می‌کند. کاربران باید دستگاه‌هایی را در اولویت قرار دهند که دارای فیلترهای گردوغبار خطی با راندمان بالا و سیستم‌های برس‌زنی مکانیکی خودکار برای تمیز کردن دیواره داخلی کوره پس از هر آزمایش باشند. تعویض دوره‌ای فیلترها، حذف بقایای کوره و حفظ دینامیک روان جریان گاز، اصول اصلی جلوگیری از اعوجاج پیک و رانش خط پایه هستند.

س9: چرا کاربران گاهی نتایج آزمایش ناپایدار یا سوگیری سیستماتیک کم در اندازه‌گیری گوگرد را تجربه می‌کنند؟

A: نتایج ناپایدار معمولاً ناشی از ذوب ناقص نمونه یا آلودگی نمونه (مانند باقی‌ماندن چربی سطحی یا لایه‌های اکسیدی حذف‌نشده) است. اگر خوانش‌های گوگرد به‌طور سیستماتیک پایین باشند، معمولاً نشان می‌دهد که گاز SO₂ در حال جذب شدن یا قبل از رسیدن به آشکارساز در حال تقطیر است. این وضعیت اغلب توسط معرف‌های شیمیایی داخلی (مانند Anhydrone / Anhydrous Magnesium Perchlorate) که از رطوبت اشباع شده و کلوخه می‌شوند، یا به دلیل نشتی‌های میکرو در مسیر گاز پس از احتراق ایجاد می‌شود. تعویض دوره‌ای معرف‌های شیمیایی و انجام منظم تست‌های نشتی دینامیک، مستقیم‌ترین راه‌حل‌ها هستند.
