استاندارد تمیزی فنی VDA 19.1 | راهکار انطباق کامل

۱. تعریف اصلی

VDA 19.1 استاندارد معتبر صنعت خودروی آلمان برای بازرسی تمیزی فنی قطعات خودرویی با عملکرد حساس است. این استاندارد روش‌های آزمایشگاهی استاندارد و تکرارپذیر را برای آلودگی ذرات جامد آزاد روی سطوح قطعات تعریف می‌کند. به عنوان معیار اصلی انطباق برای زنجیره‌های تأمین خودرو در آلمان، این استاندارد رویه‌های استخراج، فیلتراسیون، تحلیل و گزارش‌دهی ذرات را یکپارچه می‌کند تا از نتایج آزمون تمیزی سازگار، قابل مقایسه و قابل ردیابی در سراسر جهان اطمینان حاصل شود.

نام کامل رسمی: بازرسی تمیزی فنی – آلودگی ذرات قطعات خودرویی با عملکرد حساس

نسخه‌های معتبر: ویرایش دوم ۲۰۱۵ (به طور گسترده پذیرفته شده) | ویرایش سوم بازنگری شده ۲۰۲۵ (آخرین نسخه، که به طور رسمی در سال ۲۰۲۶ اجرا شد)

۲. دامنه کاربرد و سناریوهای صنعتی

۲.۱ قطعات قابل اعمال

شامل قطعات دقیق عملکردی برای خودروهای سوختی سنتی و خودروهای انرژی نو:

سیستم انتقال قدرت: قطعات موتور، اجزای گیربکس، بدنه‌های شیر هیدرولیک، پمپ‌های روغن، یاتاقان‌ها

سیستم شاسی و ایمنی: قطعات دقیق ترمز و فرمان

سیستم مدار سیالات: قطعات خنک‌کننده، تهویه مطبوع، ورودی و خروجی هوا

قطعات اصلی خودروهای انرژی نو (NEV): موتورهای محرک، کاهنده‌ها، اینورترها، صفحات خنک‌کننده باتری، قطعات پیل سوختی

قطعات الکترونیکی خودرو: دوربین‌ها، پوسته‌های رادار، محفظه‌های کنترل الکترونیکی

۲.۲ آلاینده‌های قابل اعمال

فقط برای ذرات جامد آزاد قابل جداسازی قابل اعمال است: براده‌های فلزی، دانه‌های شن، پودر پلاستیک، بقایای الیاف، سرباره جوشکاری و سایر ناخالصی‌های جامد.

۲.۳ سناریوهای کاربرد تجاری

تأیید نمونه محصول جدید، بازرسی ورودی IQC، بازرسی تحویل OQC، اعتبارسنجی فرآیند تمیزکاری، تحلیل ریشه‌ای خرابی، ممیزی انطباق OEM و ارسال اسناد PPAP.

۲.۴ محدوده غیرقابل اعمال

شامل لایه روغن، گریس، VOC، آلودگی یونی، تمیزی روغن هیدرولیک (ISO 4406)، مدیریت محیطی در محل (VDA 19.2) و ذرات غیرقابل استخراج که محکم چسبیده‌اند، نمی‌شود.

۳. فرآیند کامل آزمون استاندارد

همه آزمون‌ها نیازمند تأییدیه اجباری پیش از آزمون هستند تا داده‌های معتبر و قابل ممیزی تضمین شود.

۳.۱ تأییدیه اجباری پیش از آزمون

آزمون شاهد (Blank Test): آلودگی پس‌زمینه ناشی از حلال‌ها، ظروف و محیط‌های آزمایشگاهی را حذف می‌کند تا از دقت داده‌های پایه اطمینان حاصل شود.

آزمون کاهش (Declining Test): استخراج کافی ذرات را تأیید می‌کند و اطمینان می‌دهد که پارامترهای آزمون اتخاذ شده می‌توانند ذرات آزاد سطحی را به طور کامل حذف کنند.

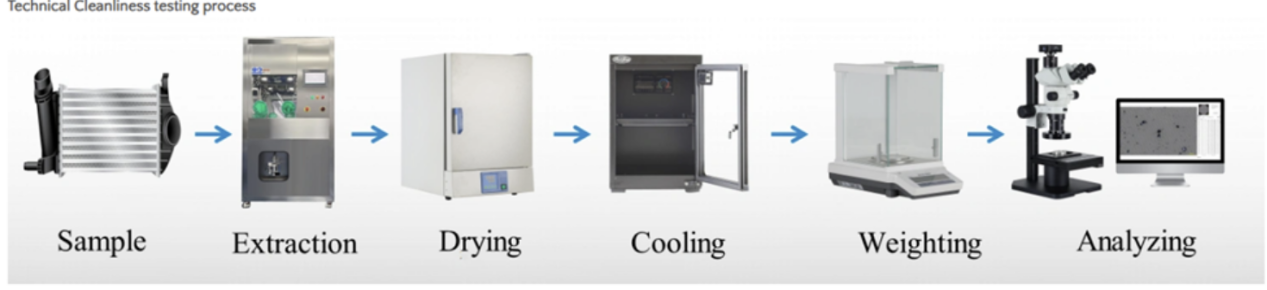

۳.۲ مراحل رسمی آزمون

۱. آماده‌سازی نمونه: نمونه‌ها را در یک محیط تمیز کنترل‌شده باز کرده و محافظت کنید، اطلاعات قطعه و مشخصات آزمون را ثبت کنید.

۲. استخراج ذرات: از دو راهکار استخراج پشتیبانی می‌کند. استخراج مرطوب سنتی شامل تمیزکاری اولتراسونیک، اسپری تحت فشار و شستشوی غوطه‌وری است. استخراج خشک جدید (به‌روزرسانی ۲۰۲۵) شامل مکش خلأ و نمونه‌برداری مهری برای قطعات الکترونیکی حساس به مایعات است.

۳. فیلتراسیون و خشک کردن: جذب آلاینده‌ها از طریق غشاهای فیلتر استاندارد، خشک کردن غشاها تا رسیدن به وزن ثابت، و کنترل نرخ پوشش ذرات واجد شرایط.

۴. تحلیل چندبعدی: انجام آزمون گراویمتری برای تعیین وزن کل باقی‌مانده، میکروسکوپی نوری برای درجه‌بندی اندازه ذرات و آمار کمی، و تحلیل SEM/EDX برای ریخت‌شناسی ذرات و شناسایی مواد.

۵. ارزیابی نتایج و گزارش‌دهی: کسر مقادیر بلانک، مقایسه داده‌های آزمون با محدودیت‌های خاص مشتری، و صدور گزارش‌های رسمی آزمون VDA 19.1 با کد تمیزی قطعه (CCC) استاندارد شده.

۴. ارتقاهای اصلی نسخه جدید ۲۰۲۵

به‌طور رسمی تحلیل مواد SEM/EDX را به عنوان یک روش آزمون استاندارد گنجانده است که امکان ردیابی دقیق منبع ذرات و تحلیل خرابی را فراهم می‌کند.

معیارهای تشخیص برای ذرات ریز زیر ۵۰ میکرومتر را بهینه‌سازی کرده و دقت بازرسی آلودگی‌های فوق‌العاده ریز را به‌طور چشمگیری بهبود می‌بخشد.

دو فناوری جدید استخراج خشک را اضافه کرده که قطعات دقیق غیرقابل شستشو که نمی‌توانند از تمیزکاری مایع استفاده کنند را پوشش می‌دهد.

بنچمارک‌های پارامترهای استخراج یکپارچه را به‌روزرسانی کرده و کالیبراسیون عدم قطعیت اندازه‌گیری و مشخصات پاسخ‌دهی به موارد خارج از محدوده را بهینه می‌کند.

۵. مزایای اصلی و مقایسه استانداردها

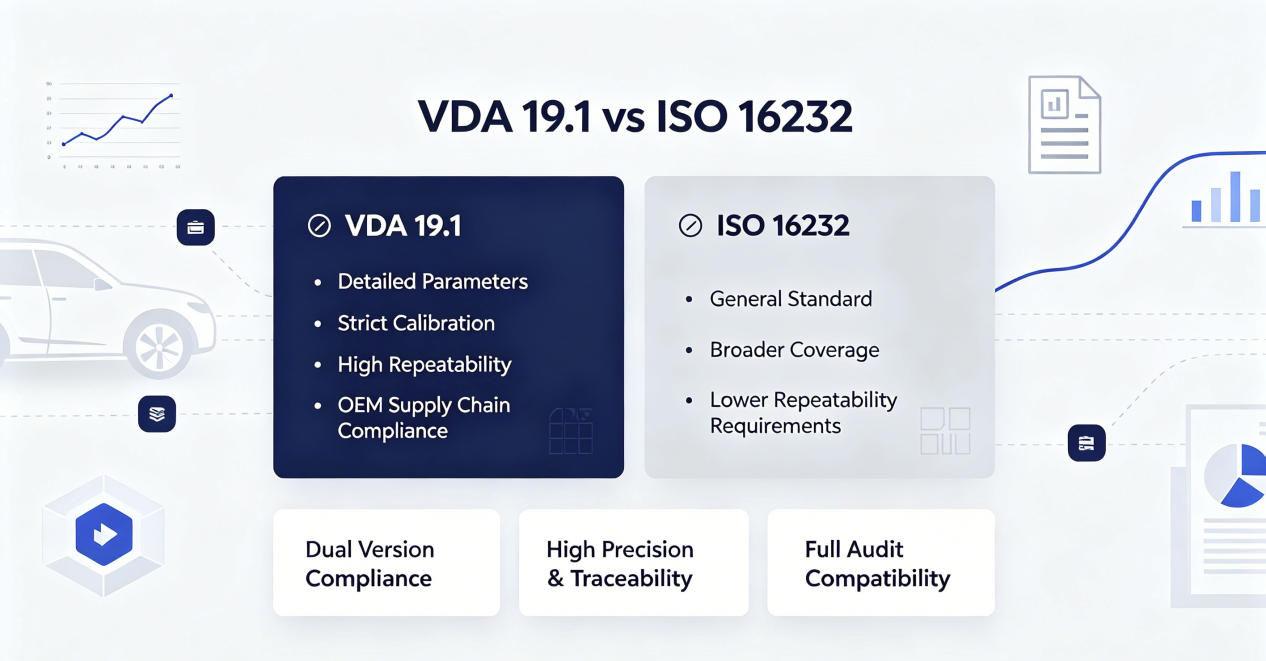

۵.۱ VDA 19.1 در مقابل ISO 16232

ISO 16232: یک استاندارد بین‌المللی جهانی با پوشش گسترده اما مشخصات عملیاتی نسبتاً کلی و الزامات تکرارپذیری داده پایین.

VDA 19.1: یک استاندارد حرفه‌ای سیستم آلمانی با پارامترهای عملیاتی دقیق، قوانین سخت‌گیرانه کالیبراسیون داده و تکرارپذیری آزمون برتر. این استاندارد برای تمام زنجیره‌های تأمین OEM آلمانی و پروژه‌های خودروهای انرژی نو رده‌بالا الزامی است.

۵.۲ مزایای راهکار ما

انطباق با دو نسخه: پشتیبانی از هر دو نسخه کلاسیک ۲۰۱۵ و نسخه به‌روزرسانی شده ۲۰۲۵ برای برآورده کردن الزامات ممیزی مختلف OEM.

دقت بالا و قابلیت ردیابی: تحلیل چندبعدی ذرات، کمی‌سازی دقیق و ردیابی کامل منبع آلودگی را محقق می‌کند.

سازگاری کامل با ممیزی: پیروی دقیق از قوانین استاندارد پیش‌آزمون و گزارش‌دهی، کاملاً سازگار با الزامات PPAP، ممیزی ورودی OEM و بازرسی کیفیت دسته‌ای.

۶. پرسش‌های متداول

س۱: تفاوت بین VDA 19.1 و VDA 19.2 چیست؟
پ۱: VDA 19.1 بر تشخیص ذرات قطعات در آزمایشگاه و تحلیل داده‌ها برای قطعات نهایی تمرکز دارد. VDA 19.2 تمیزی فرآیند در محل، شامل محیط کارگاه، ابزارآلات، پرسنل و کنترل آلودگی لجستیک را مدیریت می‌کند. این دو استاندارد مکمل یکدیگر بوده و معمولاً در مدیریت کیفیت خودرو با هم استفاده می‌شوند.

س۲: آیا VDA 19.1 مقادیر حد مجاز ذرات یکپارچه را تعیین می‌کند؟
پ۲: خیر. VDA 19.1 فقط روش‌ها و رویه‌های آزمون استاندارد را تعریف می‌کند. مقادیر حد مجاز تمیزی خاص (اندازه ذرات، تعداد، وزن) به‌طور جداگانه توسط OEMها فرموله شده و در نقشه‌های مشتری یا مشخصات فنی تعیین می‌شوند.

س۳: کدام روش استخراج باید انتخاب شود، مرطوب یا خشک؟
پ۳: استخراج مرطوب راهکار اصلی برای قطعات فلزی و پلاستیکی رایج است. روش جدید استخراج خشک به‌طور ویژه برای قطعات الکترونیکی دقیق حساس به مایع طراحی شده است. راهکار نهایی باید طبق الزامات مشتری و ویژگی‌های قطعه تأیید شود.

س۴: چرا آزمون بلانک و آزمون کاهش (declining test) الزامی هستند؟
پ۴: این دو پیش‌آزمون، اقلام اصلی ممیزی VDA 19.1 هستند. آن‌ها تداخل پس‌زمینه خارجی را حذف کرده و اثربخشی پارامترهای استخراج را تأیید می‌کنند و اطمینان می‌دهند که تمام داده‌های آزمون معتبر، تکرارپذیر و دارای اعتبار بین‌المللی هستند.

س۵: آیا VDA 19.1 برای قطعات صنعتی غیرخودرویی قابل استفاده است؟
پ۵: اگرچه VDA 19.1 در ابتدا برای قطعات خودرو طراحی شده بود، اما به‌طور گسترده به عنوان یک بنچمارک بازرسی تمیزی با دقت بالا برای شیرهای هیدرولیک، ماشین‌آلات دقیق و قطعات سیستم‌های سیال صنعتی در صنایع مختلف پذیرفته شده است.

س۶: سناریوهای کاربردی تحلیل SEM/EDX در نسخه جدید چیست؟
پ۶: تحلیل SEM/EDX ترکیب مواد و ریخت‌شناسی ذرات را شناسایی می‌کند و به ردیابی منابع آلودگی مانند براده‌های برش فلز، گرد و غبار شن و ذرات ناشی از سایش لاستیک کمک می‌کند. این روش به‌طور گسترده در تحلیل خرابی محصول و بهینه‌سازی کیفیت فرآیند استفاده می‌شود.
