چرا نمونه‌های چدن باید به‌سرعت سرد شوند و بلافاصله تحت آنالیز طیف‌سنجی قرار گیرند؟

بسیاری از بخش‌های کنترل کیفیت ریخته‌گری یک قانون سخت‌گیرانه دارند: پس از نمونه‌برداری، چدن باید به‌سرعت سرد شود تا فرایند تکمیل تشکیل چدن سفید انجام شود، سطح آن صاف سنگ‌زنی شود و بلافاصله تحت آنالیز طیف‌سنجی قرار گیرد. سرد کردن در هوا و آزمایش مجدد بعدی کاملاً ممنوع است. بسیاری از اپراتورهای جدید این فرایند را اضافی و بیش از حد سخت‌گیرانه می‌دانند، اما این روش اجرایی استاندارد برای اطمینان از دقت آنالیز ترکیب آهن و جلوگیری از اسقاط انبوه کل کوره‌های قطعات ریختگی بسیار حیاتی است. منطق زیربنایی ساده است: آنالیز طیف‌سنجی دقیق به ساختار چدن سفید یکنواخت و متراکم نیاز دارد. هر نمونه چدن خاکستری با گرافیت رسوب‌کرده، داده‌های تحریف‌شده و نامعتبر تولید خواهد کرد.

۱. سرد کردن سریع: «منجمد کردن» نمونه در حالت چدن سفید قابل تشخیص.

خود چدن دارای مقدار زیاد کربن و سیلیسیم است که هر دو از اجزای کلیدی تقویت‌کننده رسوب گرافیت هستند. اگر نمونه به‌طور طبیعی در هوا سرد شود، سرعت سرد شدن آهسته زمان کافی را فراهم می‌کند تا اتم‌های کربن در آهن مذاب نفوذ کرده و تجمع یابند؛ در نهایت گرافیت آزاد ورقه‌ای یا کروی رسوب می‌کند و ساختار رایج چدن خاکستری شکل می‌گیرد. گرافیت، به‌عنوان ماده عایق غیر فلزی، درون زمینه فلزی پراکنده شده و مستقیماً یکنواختی رسانایی سطح نمونه را مختل می‌کند. آشکارسازی طیف‌سنجی به تحریک پایدار جرقه و دریافت داده‌های تابش پلاسما وابسته است؛ جزایر جداگانه گرافیت عایق باعث اختلال در تخلیه الکتریکی و پراکندگی انرژی شده و دستیابی به سیگنال‌های طیفی استاندارد را غیرممکن می‌سازند.

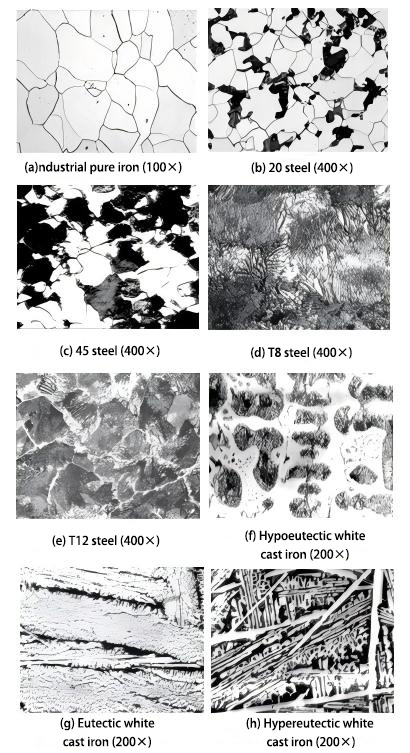

تنها با استفاده از قالب مسی تخصصی برای سرد کردن سریع همراه با خنک‌کاری آبی می‌توان نفوذ و رسوب اتم‌های کربن را به‌طور اجباری سرکوب کرد و فرایند تشکیل گرافیت را متوقف نمود. در این مرحله، کربن موجود در آهن مذاب نمی‌تواند گرافیت آزاد رسوب دهد؛ بلکه با آهن ترکیب شده و سمانتیت تشکیل می‌دهد که به‌صورت کربن ترکیبی به‌طور یکنواخت در زمینه فلزی توزیع می‌شود و در نهایت نمونه‌ای از چدن سفید با دانه‌های ریز، ترکیب یکنواخت و ریزساختار سازگار شکل می‌گیرد. این ریزساختار چدن سفید بدون گرافیت و با رسانایی یکنواخت، کاملاً با معیار کالیبراسیون استانداردهای طیفی مطابقت دارد و تنها شرط بنیادی برای دستیابی به دقیق‌ترین داده‌های تشخیص طیفی است.

۲. باید بلافاصله اندازه‌گیری شود: رسوب گرافیت برگشت‌ناپذیر است.

بسیاری از اپراتورهای کارگاه یک تصور اشتباه دارند: تا زمانی که نمونه هنگام نمونه‌برداری به‌سرعت سرد و تشکیل شده باشد، کیفیت آن تأیید است و مهم نیست چه مدت قبل از آزمایش باقی بماند. در واقع، فرایند گرافیتی شدن نمونه‌های چدن پیوسته و برگشت‌ناپذیر است. حتی پس از اینکه نمونه سرد و جامد شده و سطح آن ظاهراً چدن سفید است، گرمای باقی‌مانده درون آن همچنان واکنش گرافیتی شدن در حالت جامد را پیش می‌برد. پس از مدت کوتاهی ماندن، مقدار زیادی گرافیت ریز و پنهان رسوب می‌کند که ممکن است با چشم غیرمسلح به‌وضوح دیده نشود اما مستقیماً با آشکارسازی طیفی تداخل ایجاد می‌کند. پس از ایجاد ناخالصی‌های گرافیتی، مشکلات معمول تشخیص رخ می‌دهد: تحریک ناپایدار جرقه، لکه‌های نوری پخش‌شده، مقادیر بسیار پایین عنصر کربن در هسته و نوسانات زیاد و عدم دقت در داده‌های عناصر آلیاژی کلیدی مانند سیلیسیم، منگنز و فسفر.

علاوه بر این، نمونه‌های چدن با دمای بالا که تازه تشکیل شده‌اند، بسیار واکنش‌پذیر هستند. قرار گرفتن طولانی‌مدت در معرض هوا به‌سرعت یک لایه اکسیدی متراکم روی سطح ایجاد می‌کند. این لایه اکسیدی نه‌تنها عایق بوده و رسانایی را مسدود می‌کند، بلکه انرژی تحریک جرقه را نیز جذب می‌کند و خطاهای تشخیص را تشدید می‌سازد. بنابراین، عملیات استاندارد کارگاه ایجاب می‌کند که پس از سرد کردن سریع، خارج کردن نمونه و سنگ‌زنی برای حذف لایه اکسیدی سطح و پلیسه‌ها، نمونه بلافاصله تحت آزمون طیفی قرار گیرد تا انحراف داده‌های ناشی از تغییرات ریزساختار و اکسیداسیون سطحی به حداقل برسد.

۳. داده‌های نادرست منبع اسقاط انبوه هستند.

آزمایش طیفی پیش از کوره «خط مقدم کنترل کیفیت» در تولید ریخته‌گری است. عملکرد اصلی آن تشخیص سریع ترکیب واقعی آهن مذاب، کالیبراسیون دقیق معادل کربن و کمک به تنظیم دقیق لحظه‌ای فرایند شارژ و ذوب توسط تکنسین‌ها است. اگر فرایندهای سرد کردن سریع و آزمایش فوری حذف شوند، داده‌های ترکیبی تحریف‌شده به دست خواهد آمد. اپراتورهایی که بر اساس داده‌های نادرست شارژ کوره و دما را تنظیم می‌کنند، مستقیماً باعث ترکیب نامناسب کل کوره آهن مذاب خواهند شد. قطعات ریختگی بعدی به‌شدت مستعد مجموعه‌ای از عیوب کیفی مانند سختی غیرعادی، خواص مکانیکی نامطلوب، تخلخل انقباضی و شکنندگی خواهند بود که در نهایت به اسقاط کل دسته محصولات و افزایش چشمگیر هزینه‌های تولید و اتلاف زمان منجر می‌شود.

اصل اصلی نمونه‌برداری طیفی پیش از کوره در ریخته‌گری این است: سرد کردن سریع برای حفظ ساختار چدن سفید، و آزمایش فوری برای دقت. یک تفاوت کلیدی وجود دارد: قطعات چدنی نهایی ما نیازمند سرد شدن آهسته و عمدی هستند تا گرافیت رسوب کند و در نتیجه چقرمگی و ماشین‌کاری قطعه بهبود یابد؛ اما نمونه‌های پیش از کوره مورد استفاده برای آزمایش طیفی باید به روش مخالف پردازش شوند؛ یعنی با سرد کردن سریع ساختار یکنواخت چدن سفید تثبیت شود و آزمایش بلافاصله پس از شکل‌گیری انجام گیرد. رعایت دقیق این فرایند استاندارد برای تضمین دقت و اعتبار داده‌های هر آزمون ترکیبی ضروری است و به این ترتیب کیفیت قطعات ریختگی تولیدشده حفظ می‌شود.

لطفاً برای پرسش‌های بیشتر یا اطلاعات جزئی‌تر با ما تماس بگیرید!

تلفن:+86-183-5283 6805

ایمیل:sales@jinyibo.com

وب:www.jinyibo.com
