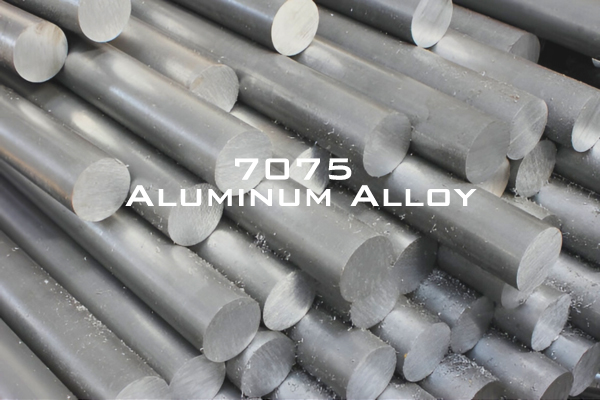

آلیاژ آلومینیوم 7075: انتخاب ماده کلیدی برای قطعات سازه‌ای با استحکام بالا و کنترل کیفی طیف‌سنجی

در تولید پیشرفته مدرن، نسبت استحکام به وزن یک شاخص حیاتی برای تعیین عملکرد محصول است. آلیاژهای آلومینیوم فوق‌سخت سری 7000 به‌عنوان نماینده‌ای شاخص،آلیاژ آلومینیوم 7075(Al-Zn-Mg-Cu) استحکام مکانیکی قابل مقایسه با فولاد سازه‌ای را ارائه می‌دهد، در حالی که چگالی پایین ذاتی آلومینیوم را حفظ می‌کند. در نتیجه، به ماده انتخابی اصلی برای هوافضا، تجهیزات ویژه پیشرفته و اجزای سازه‌ای مکانیکی تحت تنش بالا تبدیل شده است.

1. ترکیب ریزساختاری و خواص فیزیکی/شیمیایی آلیاژ آلومینیوم 7075

عملکرد استثنایی آلیاژ آلومینیوم 7075ناشی از نسبت دقیق عناصر آن (مطابق با استانداردهای GB/T 3190 / ASTM B209) است:

روی (Zn: 5.1%–6.1%) + منیزیم (Mg: 2.1%–2.9%): ترکیب اصلی افزایش‌دهنده استحکام. این عناصر درون زمینه آلومینیومی به‌طور یکنواخت رسوب کرده و فاز تقویت‌کننده با چگالی بالا MgZn2 را تشکیل می‌دهند. این امر به‌طور چشمگیری استحکام تسلیم و کششی را افزایش داده و ویژگی‌های فوق‌سخت 7075 را ایجاد می‌کند. حفظ این بازه درصدی محدود از کمبود استحکام و خطرات خوردگی تنشی جلوگیری می‌کند.

مس (Cu: 1.2%–2.0%): عنصر کلیدی تقویت‌کننده ثانویه که چگالی آلیاژ، استحکام کششی و سختی را برای کاربردهای با بار بالا افزایش می‌دهد. با این حال، مقدار بیشتر مس اندکی قابلیت جوشکاری و مقاومت به خوردگی تنشی را کاهش می‌دهد، به همین دلیل گونه‌های 7075 با مس بالا به‌ندرت در مجموعه‌های جوشکاری‌شده استفاده می‌شوند.

کروم (Cr: 0.18%–0.28%): عنصر اختصاصی ریزدانه‌کننده که تبلور مجدد دانه‌ها را هنگام عملیات حرارتی مهار می‌کند. این عنصر ریزساختار داخلی را بهینه کرده، حساسیت به ترک‌خوردگی ناشی از خوردگی تنشی (SCC) را به‌طور قابل توجهی کاهش داده و پایداری سازه‌ای را در شرایط کاری پیچیده افزایش می‌دهد.

کنترل ناخالصی‌ها(Si ≤ 0.4%، Fe ≤ 0.5%): محدودیت‌های سخت‌گیرانه روی سیلیسیم و آهن از جدایش ناخالصی‌ها جلوگیری می‌کند؛ جدایشی که باعث افت عملکرد مکانیکی و کاهش عمر خستگی می‌شود. کنترل ناخالصی‌ها یک شاخص انطباقی مهم برای 7075 با گرید هوافضایی است.

عملکرد مکانیکی در شرایط مختلف عملیات حرارتی معمول

خواص مکانیکی، شکل‌پذیری و مقاومت به خوردگی آلیاژ آلومینیوم 7075 به‌شدت به فرآیندهای حرارتی وابسته است. شرایط مختلف عملیات حرارتی نیازهای مهندسی متفاوتی را برآورده کرده و مبنایی حیاتی برای انتخاب ماده و کنترل کیفیت هستند:

7075-O (آنیل‌شده): بیشترین انعطاف‌پذیری و قابلیت شکل‌دهی سرد را بدون تنش‌های ناشی از کارسختی ارائه می‌دهد. برای خم‌کاری پیچیده، پرس‌کاری و تغییر شکل سرد ایده‌آل است. با این حال، پس از شکل‌دهی باید تحت عملیات حرارتی محلولی و پیرسازی مصنوعی قرار گیرد تا ویژگی‌های استحکام بالای خود را بازیابد و نمی‌تواند مستقیماً در سازه‌های باربر استفاده شود.

7075-T6 (عملیات حرارتی محلولی و پیرسازی مصنوعی‌شده): استاندارد صنعتی برای استحکام بالا. استحکام کششی آن به 570 MPa یا بیشتر می‌رسد و همراه با بیشینه سختی و استحکام تسلیم، پایداری عالی در ماشین‌کاری دارد. به‌طور گسترده در هوافضا و اجزای سازه‌ای ثابت با بار بالا استفاده می‌شود و رایج‌ترین شرایط عملیات حرارتی در بازار است.

7075-T73 (بیش‌پیرشده): با فرآیندهای پیرسازی طولانی‌تر به دست می‌آید و 10%–15% از بیشینه استحکام را در ازای افزایش قابل توجه چقرمگی شکست و مقاومت در برابر ترک‌خوردگی ناشی از خوردگی تنشی (SCC) قربانی می‌کند. این حالت به‌طور مؤثر از شکست‌های ترک‌خوردگی در محیط‌های پرتنش، مرطوب یا خورنده جلوگیری کرده و برای کاربردهای دریایی و فضای باز مناسب است.

2. حوزه‌های کاربرد اصلی آلیاژ آلومینیوم 7075

آلیاژ آلومینیوم 7075 با داشتن مجموعه‌ای از ویژگی‌های مکانیکی شامل استحکام بالا، وزن کم، مقاومت به خستگی و پایداری زیاد، خود را از آلیاژهای عمومی مانند 6061 و 6063 متمایز می‌کند. این آلیاژ در بخش‌های تولیدی حیاتی، با بار بالا و دقت زیاد به کار می‌رود:

2.1. اجزای سازه‌ای هوافضا

به‌عنوان برترین آلومینیوم فوق‌سخت با گرید هوافضایی، 7075 در قطعات حیاتی تحمل‌کننده بار مانند تیرهای بالایی بال هواپیماهای تجاری، قاب‌های اصلی بدنه، مجموعه‌های نگهدارنده ارابه فرود و بست‌های کابین با استحکام بالا استفاده می‌شود. این ماده کاهش وزن سازه‌ای را همراه با ظرفیت تحمل بار بالا و مقاومت به خستگی در طول پرواز فراهم می‌کند.

2.2. تجهیزات پیشرفته پرتاب فضایی و دفاعی

با برآورده کردن نیازهای تنش بالا، قابلیت اطمینان بسیار زیاد و طراحی سبک، 7075 به‌طور گسترده در پوسته وسایل پرتاب فضایی، براکت‌های باربر فضاپیما، اجزای سازه‌ای هواپیماهای ارتفاع‌بالا با مداومت پروازی طولانی (HALE) و تجهیزات دفاعی صنعتی سنگین استفاده می‌شود و کاهش وزن سازه را با پایداری در شرایط بسیار سخت متعادل می‌کند.

2.3. ابزار دقیق و ساخت قالب

جایگزین فولادهای معمولی در قالب‌های تزریق دقیق، قالب‌های دمشی و ابزارهای کمکی ریخته‌گری تحت فشار می‌شود. با بهره‌گیری از رسانایی حرارتی برتر، نرخ تغییر شکل پایین و قابلیت ماشین‌کاری عالی، زمان چرخه قالب‌گیری را کاهش داده، دقت ابعادی را بهبود می‌بخشد و وزن قالب و هزینه‌های پردازش را در تولید انبوه کم می‌کند.

3. کنترل کیفیت ورودی (IQC): راهکارهای تحلیل طیف‌سنجی

از آنجا که نسبت عناصر آلیاژ آلومینیوم 7075 مستقیماً عمر خستگی و رفتار خوردگی آن را تعیین می‌کند و ترکیب شیمیایی آن با آلیاژهای مشابه مانند 7050 و 7020 همپوشانی دارد، تحلیل کمی دقیق عناصر با استفاده از طیف‌سنجی در زمان IQC و تولید برای حفظ انطباق کیفیت در مهندسی هوافضا و دقیق ضروری است.

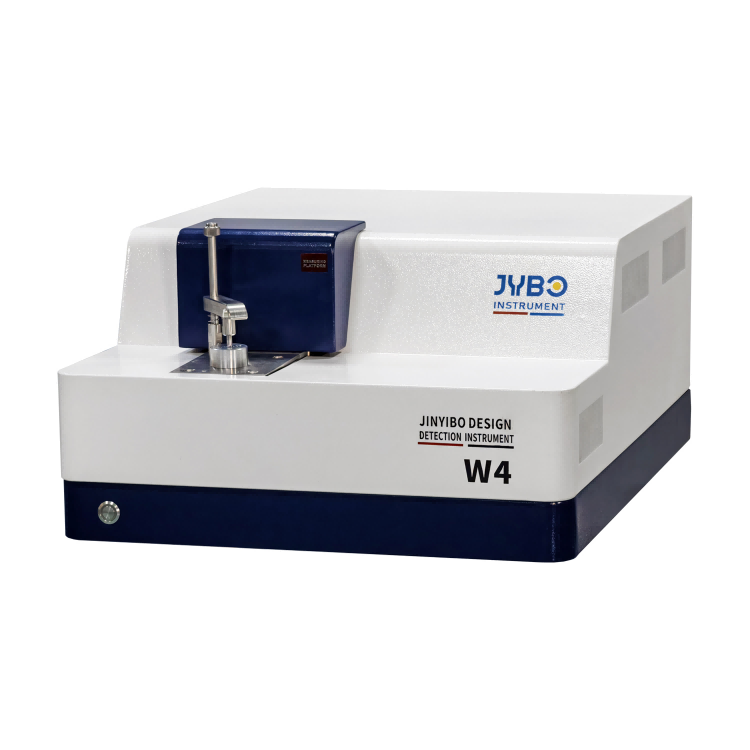

3.1. طیف‌سنجی نشر نوری (OES) — استاندارد طلایی آزمایشگاهی

به‌عنوان روش بازرسی اجباری برای مواد پیشرفته هوافضایی، OES استفاده می‌کند ازقوس/جرقهتخلیه برای تحریک سطح نمونه، که تحلیل کمی در سطح ppm از تمامی عناصر تشکیل‌دهنده (Zn،Mg،Cu،Cr،Si،Fe) را فراهم می‌کند. این روش به‌طور قابل اعتماد 7075 را از گریدهای مشابه (مانند 7050 یا 7020) متمایز می‌کند، از اختلاط گریدها و ترکیبات خارج از مشخصات جلوگیری کرده و در عین حال داده‌های آزمون قابل ردیابی برای ممیزی‌های انطباق ارائه می‌دهد.

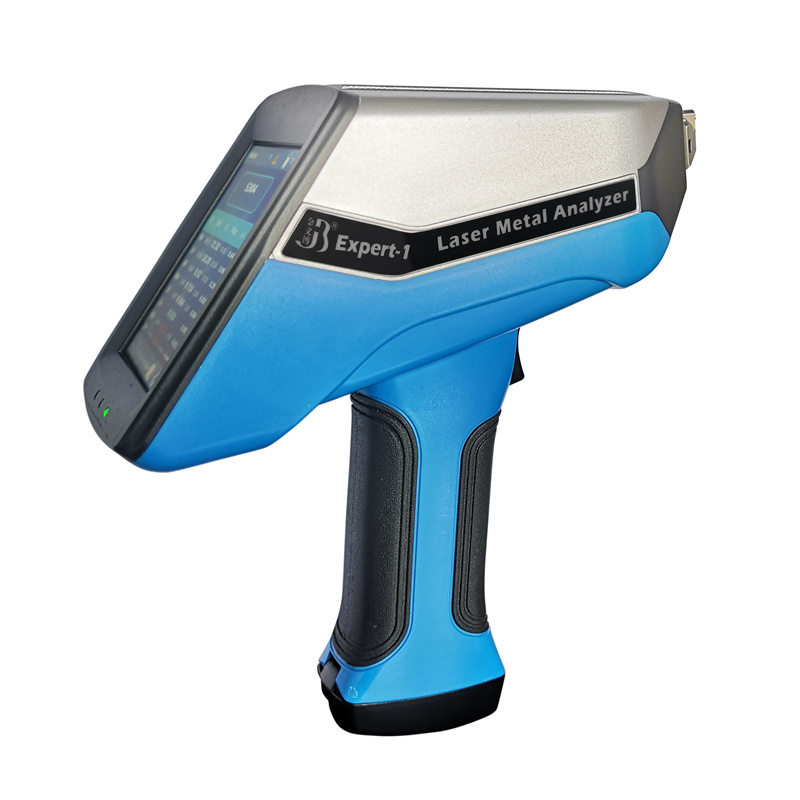

3.2. طیف‌سنجی شکست القاشده با لیزر قابل حمل (LIBS) — شناسایی سریع PMI در محل

طراحی‌شده برای کنترل کیفیت در کف کارگاه و انبار، LIBS در حساسیت بالا نسبت به عناصر سبک مانند Mg و Al عملکرد عالی دارد. این روش می‌تواند محدوده باریک 2.1٪ تا 2.9٪ منیزیم در آلومینیوم 7075 را ظرف چند ثانیه با دقت تأیید کند، اختلاط مواد اولیه و تغییرات ترکیبی را در همان محل غربال کرده و به پوشش 100٪ شناسایی مثبت مواد (PMI) دست یابد.

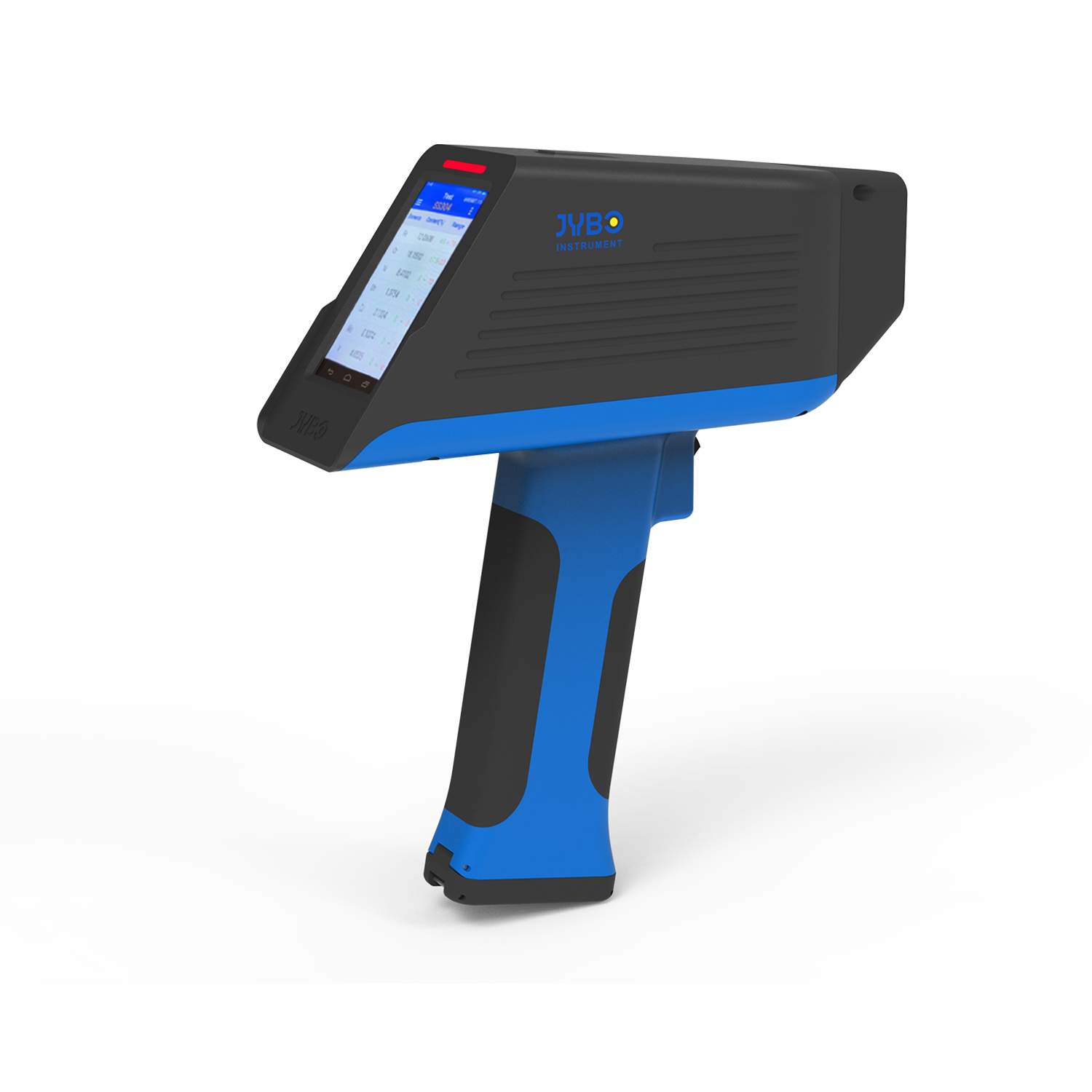

3.3. فلورسانس پرتو ایکس دستی (XRF) — تفکیک ضایعات و مواد به‌صورت دسته‌ای

به‌عنوان یک روش آزمون غیرمخرب که به سایش سطحی نیاز ندارد، XRF پاسخ‌های فوق‌سریع برای عناصر فلزی سنگین مانند Zn و Cu ارائه می‌دهد. این روش در عرض چند ثانیه تعیین می‌کند که آیا یک ماده به خانواده آلومینیوم فوق‌سخت سری 7000 تعلق دارد یا خیر؛ بنابراین برای تفکیک حجم بالای مواد اولیه، طبقه‌بندی بازیافت ضایعات و تأیید اولیه گرید ایده‌آل است.

3.4. دستورالعمل‌های کلیدی برای تضمین کیفیت کامل 7075

تحلیل طیف‌سنجی، انطباق ترکیب شیمیایی را ارزیابی می‌کند اما نمی‌تواند وضعیت عملیات حرارتی یا خواص مکانیکی را بررسی کند. بنابراین، یک روند جامع تضمین کیفیت 7075 باید از یک قاعده دوگانه پیروی کند: انطباق عنصری + تأیید مکانیکی.

پس از آنکه ترکیب شیمیایی با استفاده از طیف‌سنجی در برابر استانداردهای GB/T 3190 یا ASTM B209 تأیید شد، اپراتورها باید از سختی‌سنج‌های لیب، برینل یا راکول، یا ماشین‌های آزمون کشش یونیورسال، برای بررسی معیارهای مکانیکی (استحکام، سختی، چقرمگی) استفاده کنند. این امر تضمین می‌کند که تمپرهای T6، T73 یا O با مشخصات عملیاتی مطابقت داشته باشند و از ورود مواد عملیات حرارتی‌شده خارج از مشخصات به خط تولید جلوگیری می‌کند.

خلاصه

با بهره‌گیری از نسبت‌های دقیق آلیاژسازی و ویژگی‌های قابل کنترل عملیات حرارتی، آلیاژ آلومینیوم 7075 همچنان ماده‌ای ضروری برای سازه‌های سبک و با استحکام بالا در تولید پیشرفته باقی مانده است. یکپارچه‌سازی چارچوب کنترل کیفیت چندسطحی طیف‌سنجی (OES + LIBS + XRF) بازرسی ورودی، غربالگری در کف کارگاه و تفکیک انبوه را پوشش می‌دهد و خلوص آلیاژ، انطباق عنصری و یکنواختی خواص را در هر مرحله از تولید تضمین می‌کند.

پرسش‌های متداول

سؤال 1: با توجه به هم‌پوشانی شیمیایی بالا در شناسایی مثبت مواد (PMI)، چگونه می‌توان 7075 را به‌طور دقیق از دیگر آلیاژهای آلومینیوم فوق‌سخت سری 7000 مانند 7050 و 7020 متمایز کرد؟

پاسخ: اگرچه همه آلیاژهای آلومینیوم سری 7000 از روی (Zn) به‌عنوان عنصر اصلی آلیاژی خود استفاده می‌کنند، تفاوت‌های مهمی در افزودنی‌های ریزآلیاژی و شیمی تقویت‌کننده اصلی آن‌ها وجود دارد:

تغییرات عناصر اصلی : 7075 دارای مقدار بالاتری از مس (Cu:1.2٪-2.0٪) و منیزیم (Mg:2.1٪-2.9٪) است. در مقابل، 7020 دارای مقدار بسیار کم مس (معمولاً Cu≤0.10٪) است، تقریباً به‌طور کامل بر سیستم Zn-Mg برای سخت‌شوندگی رسوبی تکیه دارد و تقریباً فاقد Cr یا Zr است. 7050 در مقایسه با 7075 سطوح به‌طور قابل توجه بالاتری از زیرکونیوم (Zr:0.08٪-0.15٪) و مس (Cu:2.0٪-2.6٪) دارد.

ریزکننده‌های دانه (Cr در برابر Zr): 7075 برای مهار تبلور مجدد به کروم (Cr:0.18٪-0.28٪) متکی است. در مقابل، 7050 کروم را با زیرکونیوم (Zr) جایگزین می‌کند تا حساسیت به کوئنچ و چقرمگی شکست برتر در صفحات ضخیم را به دست آورد—که نسبت Cr/Zr را به نشانگر اصلی شناسایی PMI در کف کارگاه تبدیل می‌کند.

راهبرد بازرسی : هنگام استفاده از آنالیزگرهای دستی XRF یا LIBS، روی قله‌های طیفی مشخصه Cr/Zr همراه با محدوده‌های کمی غلظت Cu تمرکز کنید. توجه داشته باشید که دستگاه‌های دستی ممکن است حساسیت محدودی برای غلظت‌های پایین Zr داشته باشند و اندازه‌گیری عناصر سبک (Mg) اغلب در محدوده‌های مرزی و مبهم قرار می‌گیرد. برای کاربردهای حیاتی، تحلیل کمی دقیق در سطح ppm با استفاده از طیف‌سنجی گسیل نوری اسپارک (OES) برای حذف خطر اشتباه در تشخیص گرید الزامی است.

س: چرا مهندسان سازه اغلب تمپر 7075-T73 را نسبت به 7075-T6 برای قطعات پیچیده ترجیح می‌دهند، با وجود اینکه T6 استحکام کششی بالاتری ارائه می‌دهد؟

پ: این ترجیح نشان‌دهنده یک مصالحه کلاسیک مهندسی بین مقاومت در برابر ترک‌خوردگی ناشی از خوردگی تنشی (SCC) و چقرمگی شکست است:

محدودیت‌های تمپر T6: 7075-T6 یک تمپر با پیرسازی نهایی است که استحکام کششی نهایی بیش از 570 مگاپاسکال ارائه می‌دهد. با این حال، مرزهای دانه‌ای آن دارای شبکه‌های پیوسته‌ای از رسوبات MgZn2 هستند. تحت بارهای کششی مداوم همراه با محیط‌های مرطوب، دریایی یا غنی از کلرید، این ساختار حساسیت بالایی به SCC و حساسیت شدید به شیار نشان می‌دهد که خطر شکست ناگهانی و فاجعه‌بار ترد را به همراه دارد. (T6 همچنان برای محیط‌های خشک فاقد تنش کششی مداوم مناسب است.)

مزایای تمپر T73: تمپر T73 از عملیات حرارتی پیرسازی بیش‌ازحد دو مرحله‌ای استفاده می‌کند که رسوبات مرز دانه‌ای را درشت‌تر کرده و آنها را ناپیوسته می‌سازد. این امر مسیر خوردگی الکتروشیمیایی در امتداد مرزهای دانه‌ای را قطع می‌کند و هم‌زمان مقاومت در برابر SCC را به‌طور چشمگیری افزایش داده و چقرمگی شکست را بهبود می‌بخشد.

معیارهای انتخاب مهندسی: اگرچه تمپر T73 حدود 10٪ تا 15٪ از حداکثر استحکام کششی را قربانی می‌کند، حاشیه‌های ایمنی حیاتی فراهم کرده و عمر خستگی سازه‌ای را در شرایط کاری با تنش بالا و خورنده افزایش می‌دهد (مانند اعضای اصلی سازه‌ای هوافضا و تجهیزات دریایی). در نتیجه، T73 اغلب به‌عنوان تمپر استاندارد اجباری برای محیط‌های مستعد خوردگی مشخص می‌شود.
