چگونه از آسیب پنجره آشکارساز XRF دستی جلوگیری کنیم: راهنمای جامع حفاظتی نهایی

خلاصه اجرایی

این پنجره آشکارساز یک آنالیزگر فلورسانس پرتو ایکس (XRF) دستی است. این بخش از دستگاه، ظریف‌ترین مؤلفه فیزیکی در مسیر نوری آن است. یکپارچگی فیزیکی آن مستقیماً دقت تشخیص عناصر سبک، طول عمر ابزار و هزینه‌های نگهداری سازمانی را تعیین می‌کند.

چه دستگاه شما دارای آشکارساز رانش سیلیکونی (SDD) باشد یا آشکارساز دیود PIN سیلیکونی (Si-PIN)، هر دو به‌عنوان قطعات اپتوالکترونیکی با ارزش بالا و دقت زیاد شناخته می‌شوند. هنگامی که غشای پنجره آشکارساز سوراخ یا پاره شود، شرکت‌ها با چیزی بسیار فراتر از هزینه تعویض قطعات یدکی و رفت‌وآمد تکنسین‌های میدانی مواجه می‌شوند؛ آن‌ها با توقف شدید عملیاتی در خطوط تولید و فرایندهای بازرسی کیفیت روبه‌رو می‌شوند.

بر اساس داده‌های خدمات میدانی تولیدکنندگان جهانی، این راهنمای جامع علل ریشه‌ای خرابی پنجره آشکارساز را بررسی کرده و روش‌های اجرایی استاندارد (SOP)، پروتکل‌های نگهداری دوره‌ای و راهبردهای مدیریت دارایی سازمانی را برای محافظت از آنالایزر فلز XRF دستی شما ارائه می‌دهد.

۱. ساختار پنجره آشکارساز XRF و علل ریشه‌ای خرابی

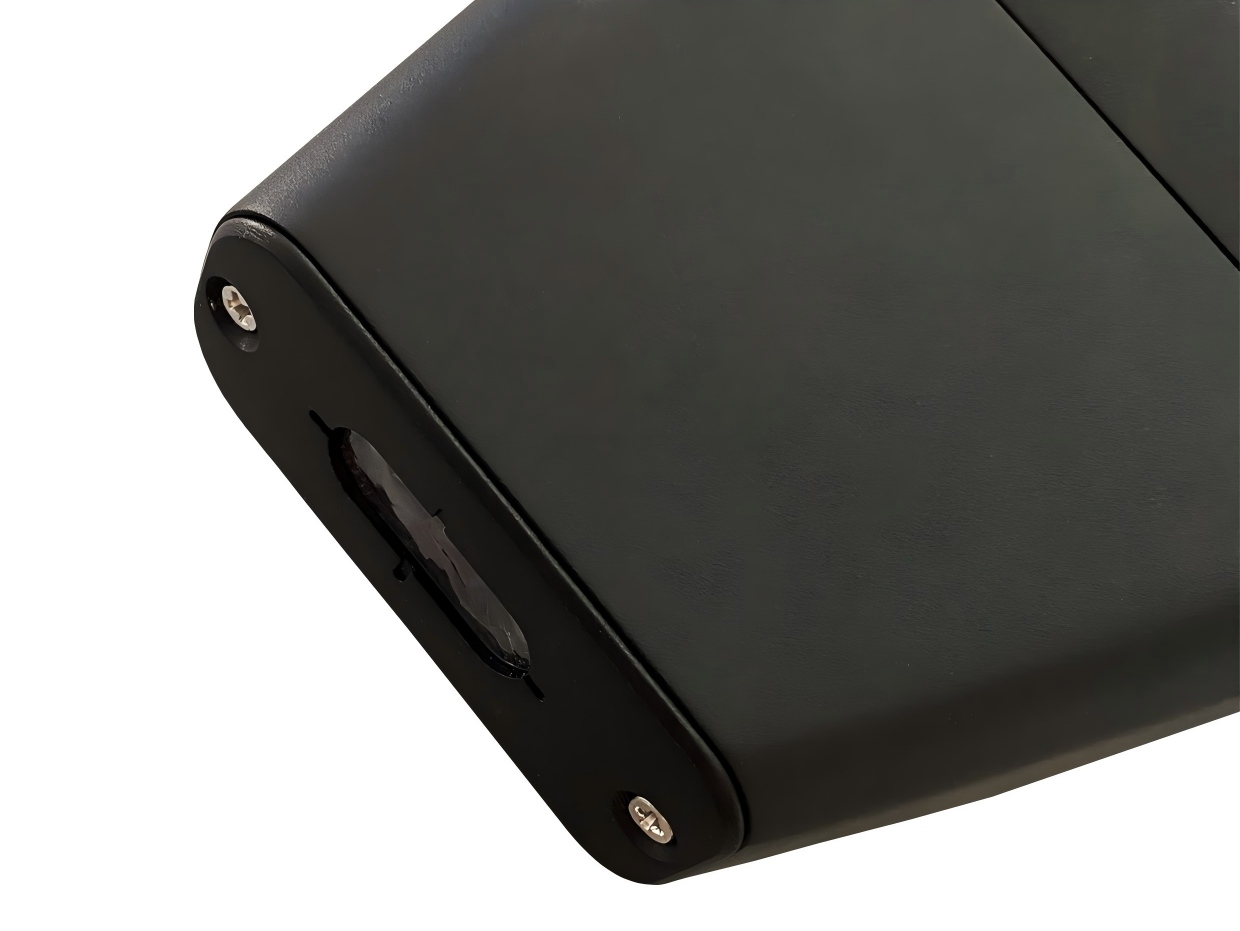

آنالایزرهای XRF دستی معمولاً در قسمت جلویی دارای یک فیلم بسیار نازک و عبوردهنده تابش هستند. پیکربندی‌های اصلی شامل موارد زیر است:

پنجره‌های فوق‌نازک پلی‌ایمید (Kapton®/Proline): بسیار نازک هستند و بیشترین عبور پرتو ایکس را برای عناصر سبک مانند منیزیم (Mg)، آلومینیوم (Al)، سیلیکون (Si)، فسفر (P) و گوگرد (S) فراهم می‌کنند. بااین‌حال، این غشاها استحکام مکانیکی پایینی دارند و در برابر سوراخ‌شدن با اجسام تیز، سایش و آسیب حرارتی آسیب‌پذیر هستند.

پنجره‌های فلزی بریلیوم (Be): استحکام مکانیکی و مقاومت در برابر سوراخ‌شدن بالاتری برای تحلیل فلزات متوسط تا سنگین ارائه می‌دهد. بااین‌حال، بریلیوم پرتوهای ایکس کم‌انرژی ساطع‌شده از عناصر سبک را جذب می‌کند و در محیط‌های مرطوب یا اسیدی مستعد اکسیداسیون و خوردگی شیمیایی است. (توجه: بریلیوم سمی است؛ در صورت پاره‌شدن پنجره Be از تماس مستقیم پوست با آن خودداری کنید).

پنجره آشکارساز محفظه داخلی خلأ یا کنترل‌شده را آب‌بندی می‌کند تا گردوغبار، رطوبت و ذرات زائد وارد نشوند، درحالی‌که اجازه می‌دهد پرتوهای مشخصه ایکس به تراشه حسگر داخلی SDD یا Si-PIN برسند. در نتیجه، این پنجره همچنان تنها در معرض‌ترین و آسیب‌پذیرترین سطح فیزیکی دستگاه باقی می‌ماند.

طبق آمار پشتیبانی فنی، خرابی‌های غیرعادی پنجره از سه علت اصلی ریشه‌ای ناشی می‌شوند:

سوراخ‌شدن مستقیم توسط اجسام تیز: کشیدن یا کج‌کردن قطعه جلویی دستگاه روی براده‌های فلزی، ضایعات فلزی تیز، نمونه‌های معدنی ناهموار یا قطعات الکترونیکی نوک‌تیز می‌تواند فوراً فیلم را سوراخ کند و باعث آسیب فاجعه‌بار ناشی از خراش به تراشه زیرین SDD یا Si-PIN شود.

سایش ذرات و پارگی‌های برشی: گردوغبار صنعتی (ذرات فولاد زنگ‌نزن، تیتانیوم، کوارتز یا آهن) به‌راحتی در محیط‌های معدن‌کاری یا بازیافت ضایعات در امتداد قاب پنجره جمع می‌شود. فشار دادن آنالایزر روی نمونه، این ذرات را به دام می‌اندازد و نیروهای برشی سایشی شدیدی ایجاد می‌کند که ریزترک‌ها را به پارگی کامل تبدیل می‌کنند.

پروتکل‌های نادرست تمیزکاری: پاک‌کردن خشک با دستمال کاغذی صنعتی یا استفاده از حلال‌های خورنده مانند استون، تینر رنگ یا اسیدها/قلیاهای قوی، ماتریس پلیمری را به‌سرعت تخریب می‌کند و موجب تورم، لایه‌لایه‌شدن و سوراخ‌شدن فیلم می‌شود.

۲. روش‌های اجرایی استاندارد (SOP) برای مراقبت پیشگیرانه

شرکت‌هایی که از دستگاه‌های XRF دستی استفاده می‌کنند باید SOPهای سخت‌گیرانه‌ای را با تمرکز بر چهار ستون عملیاتی اجرا کنند: بازرسی پیش از آزمون، موقعیت‌یابی صحیح، مواد مصرفی محافظ و پاک‌سازی غیرمخرب.

ارزیابی سطح پیش از اندازه‌گیری و موقعیت‌یابی

آماده‌سازی سطح: پیش از فشردن ماشه، هندسه نمونه را بررسی کنید. پلیسه‌های تیز، زائده‌های اضافی یا لبه‌های نوک‌تیز روی قطعات ماشین‌کاری‌شده یا فلزات ضایعاتی را سوهان‌کاری یا سنگ‌زنی کنید.

تماس موازی: هم‌راستایی موازی دقیق ۹۰ درجه بین نازل آنالایزر و نمونه را حفظ کنید. فشار ملایم و یکنواخت اعمال کنید—هرگز پنجره را روی سطح نمونه کج نکنید، با زور فشار ندهید یا نکشید.

کنترل دما و مواد شیمیایی: از تماس مستقیم با نمونه‌های داغ که از محدوده دمایی مجاز کارخانه فراتر می‌روند خودداری کنید (گرمای بیش از حد فیلم‌های پلی‌ایمید را ذوب می‌کند). پیش از اسکن، مایعات برش، روان‌کننده‌ها یا باقی‌مانده‌های اسیدشویی را کاملاً پاک کنید.

ایستگاه‌های کاری تخصصی برای نمونه‌های کوچک و نامنظم

هرگز بست‌های کوچک، سیم‌های نازک، براده‌های فلزی یا قطعات الکترونیکی کوچک را با انگشتان خود روی پنجره نگه ندارید.

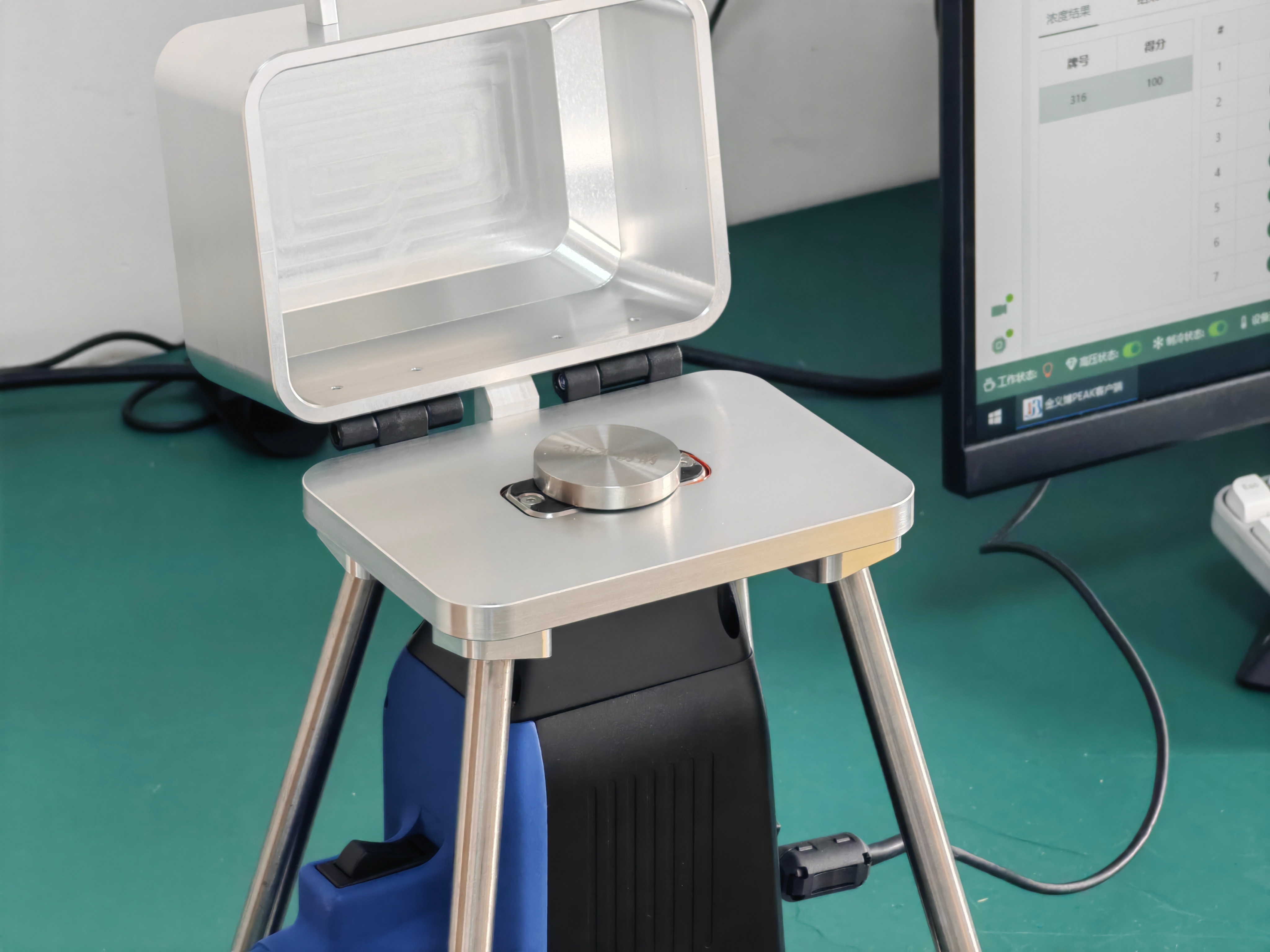

محیط‌های آزمایشگاهی: دستگاه را در یک پایه آزمون XRF اختصاصی محکم کنید. اقلام کوچک را برای آزمون کُلیماتورشده داخل محفظه نمونه دربسته یا محفظه دارای لایه محافظ قرار دهید.

محیط‌های تفکیک میدانی: از زیراندازهای نمونه‌برداری لاستیکی یا سیلیکونی مقاوم استفاده کنید. قطعات کوچک را روی زیرانداز به‌صورت صاف قرار دهید و نازل آنالایزر را به‌آرامی روی آن‌ها پایین بیاورید تا از غلتیدن و گیرکردن جلوگیری شود.

مواد مصرفی محافظ را با کاربرد مطابقت دهید

آنالیز عناصر سبک (Mg، Al، Si، P، S): از پنجره‌های پلی‌ایمید کارخانه که با پوشش‌های نازک قابل تعویض (مانند Proline، Mylar® یا Ultralene®) پشتیبانی می‌شوند، به‌عنوان محافظ اصلی در برابر گردوغبار و ضربه استفاده کنید.

آنالیز فلزات سنگین (Cu، Fe، Ni، Pb، Zn): برای مدل‌های دارای پنجره بریلیومی، یک ضربه‌گیر صفحه جلویی انعطاف‌پذیر سیلیکونی نصب کنید تا در استفاده خشن میدانی، ضربه‌های فیزیکی مستقیم را جذب کند.

تعویض مواد مصرفی: فیلم‌های محافظ خارجی یا ضربه‌گیرهای صفحه جلویی را بلافاصله پس از مشاهده خراش، گردوغبار فلزی فرو رفته یا تغییر رنگ ناشی از روغن تعویض کنید.

روش استاندارد پاک‌سازی غیرمخرب

هیچ جسم سختی نباید هنگام پاک‌سازی با غشای آشکارساز تماس مستقیم داشته باشد.

مرحله ۱: حذف خشک گردوغبار سطحی (روال روزانه پاک‌سازی گردوغبار) از دمنده هوای لاستیکی صنعتی بدون پرز استفاده کنید. استفاده از سرنگ‌های گوشی پزشکی با رطوبت باقی‌مانده و نیتروژن پرفشار که از فاصله نزدیک هدایت شود، کاملاً ممنوع است. گردوغبار سطحی و ذرات فلزی را با زاویه جانبی ۴۵ درجه بدمید تا از اثر جریان هوای عمودی که ممکن است غشا را پاره کند جلوگیری شود.

مرحله ۲: پاک‌سازی شیمیایی ملایم برای آلودگی روغنی هنگامی که لکه‌های مایع برش یا آلاینده‌ها روی پنجره جمع می‌شوند، یک گوش‌پاک‌کن پنبه‌ای بدون پرز با نوک ظریف و اختصاصی بردارید، آن را با مقدار بسیار کمی اتانول بی‌آب با خلوص بالا مرطوب کنید و غشا را به‌آرامی در یک جهت حرکت دهید. از مالش شدید رفت‌وبرگشتی یا اعمال فشار عمودی روی غشا خودداری کنید. پیش از ادامه آزمون، اجازه دهید سطح به مدت ۱ تا ۲ دقیقه در معرض هوا خشک شود.

عملیات ممنوع

غشا را با دستمال کاغذی معمولی یا کاغذ زبر بدون پرز به‌صورت خشک پاک نکنید.

از پاک‌کننده‌های شیمیایی شامل استون، رقیق‌کننده‌های رنگ، اسیدهای قوی یا قلیاهای قوی استفاده نکنید.

سطح را با حرکات تکراری و سنگین پاک‌کردن نسابید.

از هوای فشرده کارگاهی برای دمیدن مستقیم از فاصله نزدیک به سمت پنجره استفاده نکنید (این هوا دارای فشار بالا، رطوبت و ذرات معلق روغن است).

۳. چارچوب مدیریت دارایی سازمانی و نگهداری

جلوگیری از آسیب سخت‌افزاری نیازمند ترکیب رعایت الزامات توسط اپراتور با سیاست‌های مدیریتی تجهیزات سازمانی است:

۱. گواهی‌نامه اپراتور دوگانه

پروتکل‌های ایمنی پرتویی و حفاظت از پنجره آشکارساز را در فرایند اجباری ورود کارکنان بگنجانید. اپراتورها باید پیش از دریافت مجوز کار با واحدهای XRF دستی، هم آزمون‌های نظری و هم ارزیابی‌های عملی کار با دستگاه را با موفقیت بگذرانند. آموزش بازآموزی سالانه با تمرکز بر جابه‌جایی نمونه‌های پرخطر برگزار کنید.

۲. پروتکل‌های بازرسی چندسطحی

بازرسی‌های روزانه پیش از شروع/پس از پایان شیفت: اپراتورها باید در آغاز و پایان هر شیفت، بازرسی‌های بصری از مجموعه پنجره انجام دهند و وجود پارگی‌های ریز، افتادگی، تجمع روغن یا جداشدگی لبه‌ها را بررسی کنند.

بازرسی‌های هفتگی پرخطر: در محیط‌های سخت، مرطوب یا غبارآلود (مانند معادن، محوطه‌های ضایعات و کارخانه‌های اسیدشویی)، دفعات بازرسی را به‌صورت هفتگی افزایش دهید تا از عدم وجود هرگونه تراکم رطوبت یا تجمع ذرات در پشت صفحه جلویی اطمینان حاصل شود.

خط‌مشی قرنطینه فوری: اگر فیلم پنجره هرگونه نشانه‌ای از سوراخ‌های ریز، افتادگی یا لایه‌لایه‌شدن نشان دهد، فوراً آنالایزر را قرنطینه کرده و یک درخواست تعمیر و نگهداری ثبت کنید. کار کردن با دستگاهی که پنجره آن آسیب دیده است، خطر تخلیه محفظه خلأ و تخریب ماژول آشکارساز SDD یا Si-PIN را به همراه دارد.

نتیجه‌گیری

پنجره آشکارساز یک XRF دستی به‌عنوان سد حیاتی برای تحلیل دقیق مواد عمل می‌کند. وضعیت آن مستقیماً تکرارپذیری تحلیل، زمان کارکرد دستگاه و هزینه مالکیت بلندمدت را تعیین می‌کند.

با اجرای روش‌های استاندارد آماده‌سازی نمونه، استفاده از پایه‌های آزمون اختصاصی کاربرد، رعایت روش‌های تمیزکاری غیرمخرب و اعمال بازرسی دقیق دارایی‌ها، تأسیسات صنعتی می‌توانند بیش از ۹۰٪ از خرابی‌های پنجره آشکارساز ناشی از کاربران را حذف کنند. محافظت از این قطعه حیاتی، انجام مستمر، قابل‌اعتماد و مقرون‌به‌صرفه آزمون‌های غیرمخرب (NDT) را در تمامی عملیات میدانی و آزمایشگاهی تضمین می‌کند.
