همجوشی گاز بی‌اثر (IGF) در برابر استخراج داغ: تفاوت‌های کلیدی در تحلیل عناصر گازی

در علم مواد و متالورژی،همجوشی گاز بی‌اثر (IGF)(که اغلب به‌صورت همجوشی-استخراج گاز بی‌اثر استاندارد می‌شود) و استخراج داغ(که با نام واجذب حرارتی یا TDS/TDA نیز شناخته می‌شود) دو روش اصلی تحلیلی هستند که برای تعیین ناخالصی‌های گازی بین‌نشینی—به‌طور مشخص اکسیژن (O)/نیتروژن (N)/هیدروژن (H)—در نمونه‌های جامد مانند فلزات، آلیاژها، سرامیک‌های پیشرفته و پودرهای معدنی استفاده می‌شوند.

تفاوت بنیادی بین این دو روش در حالت فیزیکی نمونه هنگام گرمایشو دمای استخراجنهفته است.

به‌طور ساده: همجوشی گاز بی‌اثر نمونه را کاملاً ذوب می‌کند تا همه گازها از طریق واکنش‌های شیمیایی آزاد شوند، در حالی که استخراج داغ نمونه را تا دمایی پایین‌تر از نقطه ذوب گرم می‌کند تا تنها هیدروژن قابل نفوذ از طریق نفوذ در حالت جامد استخراج شود.

۱. اصول اصلی و سازوکارهای آزادسازی گاز

همجوشی گاز بی‌اثر (IGF)

حالت نمونه: کاملاً مذاب (گذار فاز جامد به مایع).

اصل کار:نمونه درون یک بوته گرافیتی با خلوص بالا و تحت جریان محافظ گاز حامل بی‌اثر (معمولاً هلیوم، He، یا آرگون، Ar) قرار داده می‌شود. سپس با استفاده از کوره ضربه‌ای (گرمایش مقاومتی الکترودی) یا کوره القایی با فرکانس بالا، تا دماهای بسیار بالا (۱۵۰۰℃ تا ۳۰۰۰℃) گرم می‌شود.

سازوکار آزادسازی گاز: در این دماهای بسیار بالا، شبکه بلوری ماده کاملاً تخریب می‌شود. اکسیژن ترکیبی موجود در نمونه با کربن بوته گرافیتی وارد واکنش احیای کربوترمال شده و گاز مونوکسید کربن (CO) تولید می‌کند. هم‌زمان، نیتروژن و هیدروژن محبوس در فضاهای بین‌نشینی شبکه، نقص‌ها یا ناخالصی‌ها به‌طور کامل به‌صورت مولکول‌های N2 و H2 آزاد می‌شوند. سپس گاز حامل این گازهای آزادشده را به سامانه آشکارسازی منتقل می‌کند.

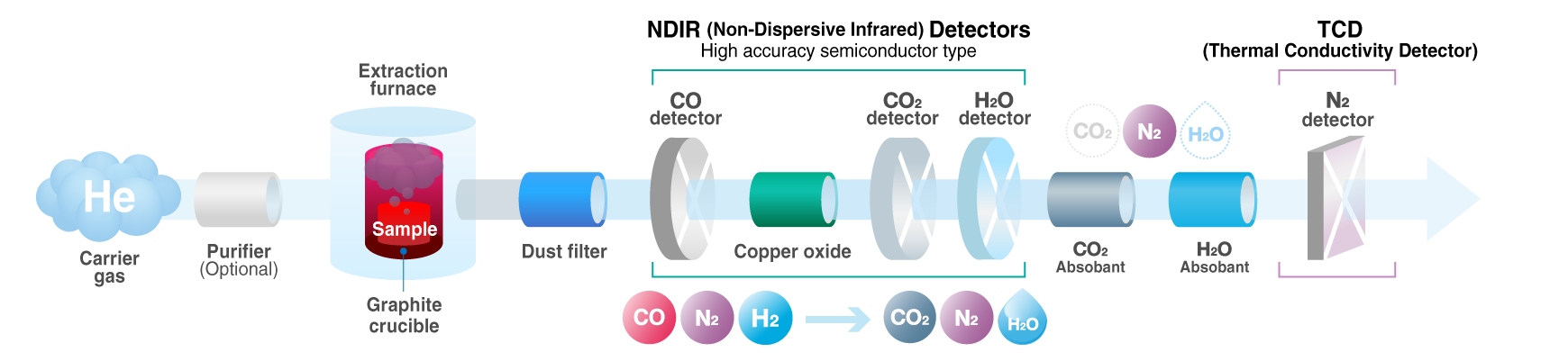

آشکارسازها و عناصر هدف: مجهز به آشکارسازهای فروسرخ غیرپراکنشی (NDIR) برای اندازه‌گیری اکسیژن (اغلب پس از تبدیل CO به CO2 با استفاده از کاتالیست اکسید مس) و آشکارسازهای هدایت حرارتی (TCD) برای اندازه‌گیری نیتروژن و هیدروژن است. این روش به‌طور هم‌زمان و دقیق اکسیژن کل (Total O)، نیتروژن کل (Total N) و هیدروژن کل (Total H) را اندازه‌گیری می‌کند.

استخراج داغ

حالت نمونه: در تمام فرایند در حالت جامد باقی می‌ماند. ساختار بلوری دست‌نخورده باقی می‌ماند و دمای گرمایش به‌طور دقیق پایین‌تر از نقطه ذوب نمونه نگه داشته می‌شود.

اصل کار: از طریق گرمایش با دمای پایین تا متوسط (به‌صورت هم‌دما یا با واجذب برنامه‌ریزی‌شده دمایی)، حرکت حرارتی و نرخ نفوذ بین‌نشینی اتم‌های هیدروژن در شبکه به‌طور قابل‌توجهی افزایش می‌یابد. این امر به هیدروژن قابل نفوذ (هیدروژن متحرک) اجازه می‌دهد تا به سطح نمونه مهاجرت کرده و واجذب شود. H2 آزادشده توسط گاز حامل با خلوص بالا (مانند آرگون یا نیتروژن) به آشکارساز منتقل می‌شود.

سازوکار آزادسازی گاز: به دلیل دماهای عملیاتی پایین‌تر، این روش نمی‌تواند پیوندهای شیمیایی قوی را بشکند؛ بنابراین قادر به تجزیه ناخالصی‌های بسیار پایدار اکسیدی یا نیتریدی نیست. در نتیجه، هیچ توانایی برای تشخیص اکسیژن یا نیتروژن ندارد. در دماهای بالاتر (۸۰۰℃ تا ۱۱۰۰℃) طی اجرای برنامه‌ریزی دمایی، می‌تواند هیدروژن محبوس با پیوند ضعیف در مرزدانه‌ها و نقص‌ها (که به آن هیدروژن باقی‌مانده گفته می‌شود) را استخراج کند. با این حال، هدف اصلی آن همچنان هیدروژن (H) است.

آشکارسازها و عناصر هدف: استفاده از آشکارسازهای هدایت حرارتی (TCD) با دقت بالا یا آشکارسازهای طیف‌سنجی جرمی (MS) که به‌طور اختصاصی برای تحلیل هیدروژنطراحی شده‌اند.

۲. مقایسه فنی: IGF در برابر استخراج داغ

۳. چرا استخراج داغ نمی‌تواند اکسیژن و نیتروژن را تشخیص دهد

دلیل بنیادی این محدودیت در تفاوت بین انرژی پیوند و ویژگی‌های نفوذ این اتم‌های گاز درون ماتریس فلزی نهفته است:

رفتار هیدروژن (H): اتم‌های هیدروژن دارای شعاع اتمی بسیار کوچک هستند و به‌صورت اتم‌های بین‌نشینی در شبکه فلزی قرار می‌گیرند که باعث ایجاد انرژی فعال‌سازی بسیار پایین برای نفوذ می‌شود. حتی در دمای اتاق، هیدروژن می‌تواند به‌طور خودبه‌خودی نفوذ کند؛ در دماهای متوسط مانند ۴۰۰℃، به‌سرعت از میان جایگاه‌های بین‌نشینی شبکه عبور کرده و از سطح واجذب می‌شود. بنابراین، به‌راحتی با روش استخراج داغ کمّی‌سازی می‌شود.

رفتار اکسیژن (O) و نیتروژن (N): اکسیژن و نیتروژن در فلزات و سرامیک‌ها به‌صورت آخال‌های پایدار از نظر ترمودینامیکی و دارای پیوند شیمیایی (مانند آلومینا، Al2O3، یا نیترید تیتانیوم، TiN) وجود دارند. انرژی پیوند این ترکیبات بسیار بالا است و گرمایش متوسط در حالت جامد نمی‌تواند انرژی کافی برای شکستن این پیوندها فراهم کند. علاوه بر این، چون شعاع اتمی آن‌ها به‌طور قابل توجهی بزرگ‌تر از هیدروژن است، ضرایب نفوذ آن‌ها در شبکه‌های حالت جامد تقریباً ناچیز است.

بینش فنی: فقط محیط دمای فوق‌العاده بالا در ذوب در گاز بی‌اثر می‌تواند ماتریس را ذوب کند و کربن بوته گرافیتی را در حمام فلز مایع حل کند (که اغلب با کمک شارهای نیکل یا قلع انجام می‌شود). این محیط فاز مایع، واکنش احیای سریع کربوترمیک را امکان‌پذیر می‌کند که اکسیدهای پایدار را تجزیه کرده و گاز CO آزاد می‌سازد و نیتریدها را برای آزادسازی گاز N2 تجزیه می‌کند و به استخراج کامل و کمی دست می‌یابد.

۴. کاربردهای معمول و دستورالعمل‌های انتخاب

زمان استفاده از ذوب در گاز بی‌اثر (IGF)

کاربردها: تعیین مقدار کل ناخالصی‌های گازی در فولاد، فلزات غیرآهنی، آلیاژهای تیتانیوم/زیرکونیوم، کاربیدهای سیمانی، سرامیک‌های پیشرفته، پودرهای کاتدی باتری‌های لیتیومی و اهداف پراکنش با خلوص بالا.

هدف: برای کنترل کیفیت مواد اولیه، تأیید خلوص شیمیایی کلی و شناسایی ناخالصی‌های غیرفلزی ضروری است. این روش به‌عنوان استاندارد جهانی برای معاملات تجاری و داوری‌های دانشگاهی به کار می‌رود.

خروجی داده: کل O، کل N و کل H.

زمان استفاده از استخراج گرم

کاربردها: به‌طور ویژه برای هدف‌گیری هیدروژن نفوذپذیر به‌منظور ارزیابی خطرات تخریب مواد، مانند تردی هیدروژنی (HE) و ترک‌خوردگی تأخیری در فولادهای پرمقاومت، مواد مصرفی جوشکاری (تحلیل هیدروژن فلز جوش)، شمش‌های آلیاژ آلومینیوم یا تحلیل‌های شکست ناشی از شارژ هیدروژن در آلیاژهای تیتانیوم استفاده می‌شود.

هدف: ارزیابی خطر بسیار تخصصی. از آنجا که این روش برای ساختار کلان نمونه غیرمخرب است، پیش‌بینی‌های بسیار دقیقی از عمر واقعی سرویس در ارتباط با خطرات هیدروژن فعال ارائه می‌دهد.

خروجی داده: هیدروژن نفوذپذیر (هیدروژن متحرک) و هیدروژن باقی‌مانده/به‌دام‌افتاده.

۵. خلاصه و نکات کلیدی برای تهیه تجهیزات آزمایشگاهی

برای تحلیل جامع عناصر: اگر آزمایشگاه شما به داده‌های تأییدشده و معتبر درباره غلظت کل اکسیژن، نیتروژن و هیدروژن برای برآورده کردن استانداردهای جهانی کنترل کیفیت نیاز دارد، باید از ذوب در گاز بی‌اثر (IGF) استفاده کنید.

برای تردی هیدروژنی و تحلیل شکست: اگر تمرکز اصلی شما ارزیابی عوامل خطر مانند ترک‌خوردگی ناشی از هیدروژن بدون تخریب هندسه قطعات است، استخراج گرم روش ایده‌آل و بسیار تخصصی است.

عدم هم‌ارزی داده‌ها: نتایج تحلیلی این دو روش نمی‌توانند به‌جای یکدیگر استفاده شوند. "هیدروژن کل" اندازه‌گیری‌شده توسط IGF شامل هیدروژن به‌دام‌افتاده، مولکولی و متصل به ترکیبات است و مقادیری به‌طور قابل‌توجه بالاتر از «هیدروژن نفوذپذیر» متحرک به‌دست‌آمده از طریق استخراج گرم نشان می‌دهد. هرکدام بُعدی کاملاً متفاوت از عملکرد ماده را نشان می‌دهند.

پرسش متداول ۱: آیا ذوب در گاز بی‌اثر (IGF) می‌تواند جایگزین استخراج گرم برای ارزیابی خطر تردی هیدروژنی شود؟

پاسخ: خیر. IGF هیدروژن کل موجود در نمونه‌ها را اندازه‌گیری می‌کند، از جمله هیدروژن نفوذپذیر، باقی‌مانده به‌دام‌افتاده و هیدروژن متصل شیمیایی. بااین‌حال، فقط هیدروژن نفوذپذیر عامل مستقیم تردی هیدروژنی و ترک‌خوردگی تأخیری در مواد فلزی است. از آنجا که IGF نمی‌تواند هیدروژن نفوذپذیر را از هیدروژن کل تفکیک کند و به ذوب نمونه نیاز دارد، نمی‌تواند به‌تنهایی خطر تردی هیدروژنی را ارزیابی کند. در مقابل، استخراج گرم به‌طور ویژه هیدروژن نفوذپذیر را از طریق گرمادهی حالت جامد بدون ذوب و واکنش‌های شیمیایی جدا و کمی‌سازی می‌کند و به همین دلیل روش استاندارد صنعتی برای ارزیابی تردی هیدروژنی و آزمون انطباق هیدروژن جوشکاری است.

پرسش متداول ۲: چرا آزمون‌های IGF به عوامل شار نیاز دارند، در حالی که استخراج گرم به آن‌ها نیاز ندارد؟

پاسخ: IGF برای استخراج تمام عناصر گازی به ذوب در دمای فوق‌العاده بالا و احیای کربوترمیک متکی است. عوامل شار (مانند نیکل، قلع یا مس) دمای لیکوئیدوس مذاب را کاهش می‌دهند، حل شدن یکنواخت کربن از بوته گرافیتی را تقویت می‌کنند و تجزیه کامل اکسیدها و نیتریدهای پایدار را برای اطمینان از آزادسازی کامل گاز تسریع می‌کنند. از سوی دیگر، استخراج گرم صرفاً بر انتشار حرارتی فیزیکی هیدروژن از میان ماتریس جامد بدون ذوب یا واکنش‌های شیمیایی متکی است و عوامل شار را کاملاً غیرضروری می‌سازد.
